Кабель и провод силовой гибкий

Что такое гибкий силовой кабель

Гибкий силовой кабель — это кабель с медной многопроволочной жилой и эластичной изоляцией, предназначенный для присоединения передвижных машин, механизмов и оборудования к электрическим сетям и к передвижным источникам электрической энергии. Конструкция допускает многократное сгибание и разгибание в процессе работы.

Категория объединяет марки КГ, КГтп, КГВ, КГВЭВ, КСсш, РПШ и РКГМ. Изоляция и оболочка выполняются из термоэластопласта (КГ, КГтп) или из поливинилхлоридного пластиката (КГВ, КГВЭВ). У провода РПШ изоляция из резины на основе натурального и бутадиенового каучуков, оболочка из резины на основе полихлоропрена. У провода РКГМ изоляция из тепломорозостойкой кремнийорганической резины в оплетке из стекловолокна, у сварочного кабеля КСсш изоляция двухслойная: первый слой из сшитого полиэтилена накладывается обжатием, второй слой из поливинилхлоридного пластиката.

Номинальное переменное напряжение по маркам категории от 380 до 3000 В частотой до 400 Гц, у сварочного кабеля КСсш до 220 В частотой 50 Гц. Номинальное постоянное напряжение от 700 до 6000 В. Диапазон рабочих температур от минус 60 до плюс 70 °С у КГ и КСсш, от минус 60 до плюс 75 °С у КГтп, от минус 40 до плюс 70 °С у КГВ и КГВЭВ, от минус 40 до плюс 60 °С у РПШ, от минус 60 до плюс 180 °С у РКГМ.

Для чего нужен гибкий силовой кабель

• Передвижные машины и механизмы: присоединение к электрическим сетям и к передвижным источникам электрической энергии (КГ, КГтп, КГВ, КГВЭВ).
• Дуговая сварка: соединение электродержателей, автоматических и полуавтоматических сварочных установок с источником питания (КСсш).
• Выводные концы электродвигателей: монтаж электрооборудования, машин, механизмов и станков на номинальное напряжение до 660 В частотой до 400 Гц (РКГМ).
• Присоединение установок и монтаж радиоаппаратуры: электрические сети на 380, 660 и 3000 В частотой до 400 Гц (РПШ).
• Работа при повышенной температуре: сталелитейное производство, предприятия по производству керамики, стекольные и цементные заводы, авиационная промышленность, судостроение (РКГМ).
• Многократные перегибы: кабели КГтп с сечением основных жил до 4,0 мм² и числом жил от 2 до 5 включительно стойки к многократным перегибам через систему роликов, число циклов не менее 30000; для кабелей КГВ указано то же число циклов.

Как устроен

Токопроводящая жила медная многопроволочная. Класс гибкости жилы по ГОСТ 22483: класс 4 у РПШ, не ниже класса 4 у РКГМ, класс 5 у КГВ и КГВЭВ, класс 5 для сечений от 10,0 до 95,0 мм² и класс 4 для сечения 120,0 мм² у КСсш. ГОСТ 22483 задает требования к токопроводящей жиле и не является ТНПА изделия. У кабелей КГ и КГтп жила класса 5 по ГОСТ 22483.

Изоляция: термоэластопласт у КГ и КГтп; поливинилхлоридный пластикат у КГВ и КГВЭВ; резина на основе натурального и бутадиенового каучуков у РПШ; тепломорозостойкая кремнийорганическая резина в оплетке из стекловолокна, пропитанной эмалью или теплостойким лаком, у РКГМ; два слоя у КСсш, первый из сшитого полиэтилена, второй из поливинилхлоридного пластиката. Изолированные жилы имеют отличительную расцветку, изоляция жилы заземления зелено-желтая.

Оболочка: термоэластопласт у КГ и КГтп, цвет оболочки КГ оговаривается при заказе, при отсутствии указания черный, у КГтп черный; поливинилхлоридный пластикат у КГВ и КГВЭВ, цвет черный; резина на основе полихлоропрена у РПШ, там же обмотка из полиэтилентерефталатной пленки. У провода РКГМ поверх изоляции наложена оплетка из стекловолокна, пропитанная эмалью или теплостойким лаком, на номинальное напряжение 660 В включительно.

Скрутка: изолированные жилы двух-, трех- и четырехжильных кабелей скручиваются между собой, пятижильные скручиваются вокруг корделя из термоэластопласта (КГ, КГтп) или из поливинилхлоридного пластиката (КГВ, КГВЭВ). Кабель КГВЭВ экранированный: экран выполнен оплеткой из медных или медных луженых проволок диаметром не более 0,3 мм, плотность оплетки не менее 70 %.

В одножильных кабелях КГ допускается замена изоляции и оболочки изоляционно-защитной оболочкой из термоэластопласта; номинальная толщина изоляционно-защитной оболочки равна сумме номинальных толщин изоляции и оболочки.

Какие бывают

• По материалу изоляции: термоэластопласт (КГ, КГтп), поливинилхлоридный пластикат (КГВ, КГВЭВ), резина на основе натурального и бутадиенового каучуков (РПШ), кремнийорганическая резина (РКГМ), сшитый полиэтилен и поливинилхлоридный пластикат в два слоя (КСсш).
• По числу жил: одножильные КСсш и РКГМ; от 1 до 5 жил КГ, КГтп, КГВ и КГВЭВ; от 2 до 14 жил РПШ.
• По наличию экрана: кабель КГВЭВ экранированный.
• По верхнему пределу рабочей температуры: плюс 60 °С (РПШ), плюс 70 °С (КГ, КГВ, КГВЭВ, КСсш), плюс 75 °С (КГтп), плюс 180 °С (РКГМ).
• По климатическому исполнению: кабели КГ в исполнении У2 устойчивы к изменению температуры окружающей среды от минус 40 до плюс 70 °С, в исполнении ХЛ2 от минус 60 до плюс 70 °С.
• По стойкости к солнечному излучению: КГтп, КГВ и КГВЭВ устойчивы к воздействию солнечного излучения; провода РПШ предназначены для эксплуатации в закрытых помещениях при отсутствии воздействия прямого солнечного излучения и атмосферных осадков.

Марки и расшифровка

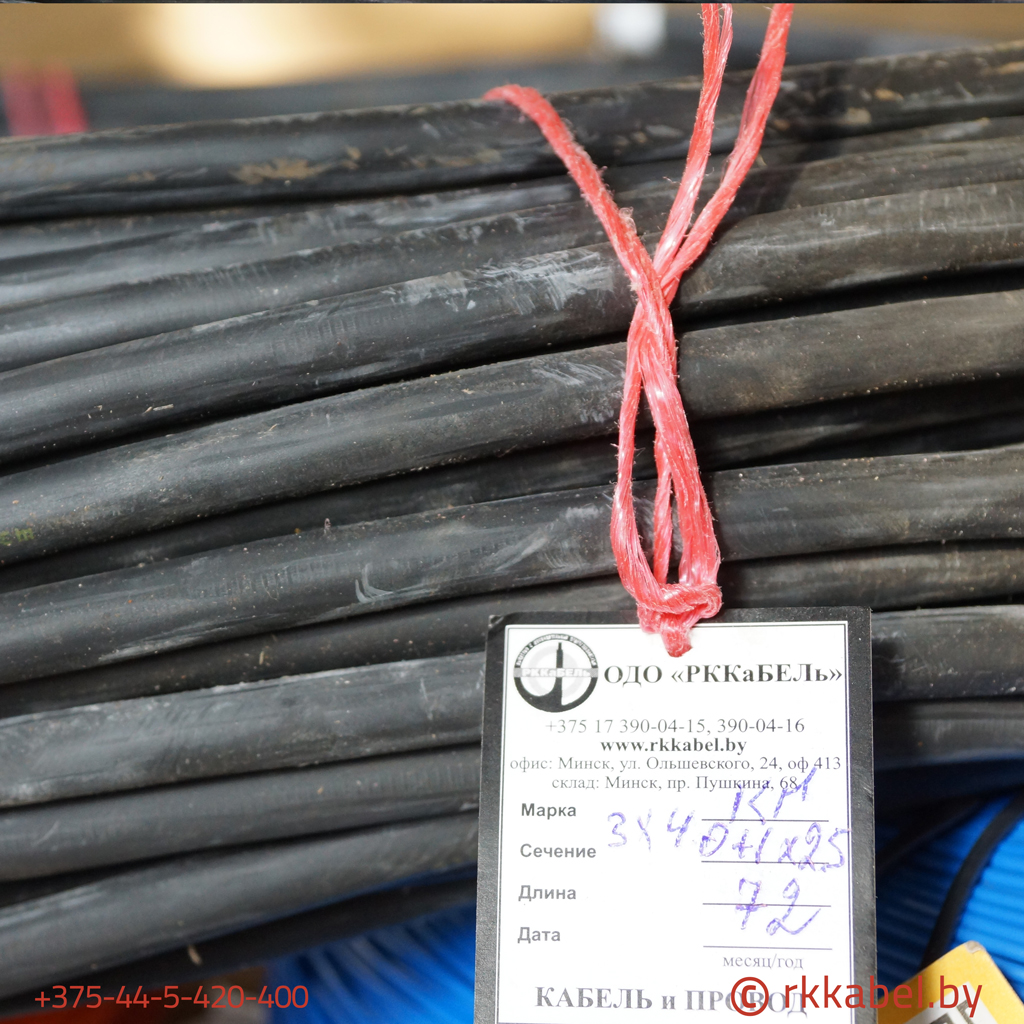

• КГ: кабель силовой гибкий с медными жилами, с изоляцией и оболочкой из термоэластопласта на основе стирольных термоэластопластов, на переменное напряжение до 500 В для сетей до 300/500 В.
• КГтп: то же исполнение с оболочкой и корделем из термоэластопласта, стойкое к воздействию солнечного излучения, на номинальное переменное напряжение 660 В.
• КГВ, КГВЭВ: кабель силовой гибкий с изоляцией и оболочкой из поливинилхлоридного пластиката на номинальное переменное напряжение 660 В или постоянное 1000 В.
• КСсш: кабель сварочный одножильный с двухслойной изоляцией из сшитого полиэтилена и поливинилхлоридного пластиката.
• РПШ: провод гибкий с изоляцией из резины на основе натурального и бутадиенового каучуков и оболочкой из резины на основе полихлоропрена, на номинальное переменное напряжение 380, 660 и 3000 В.

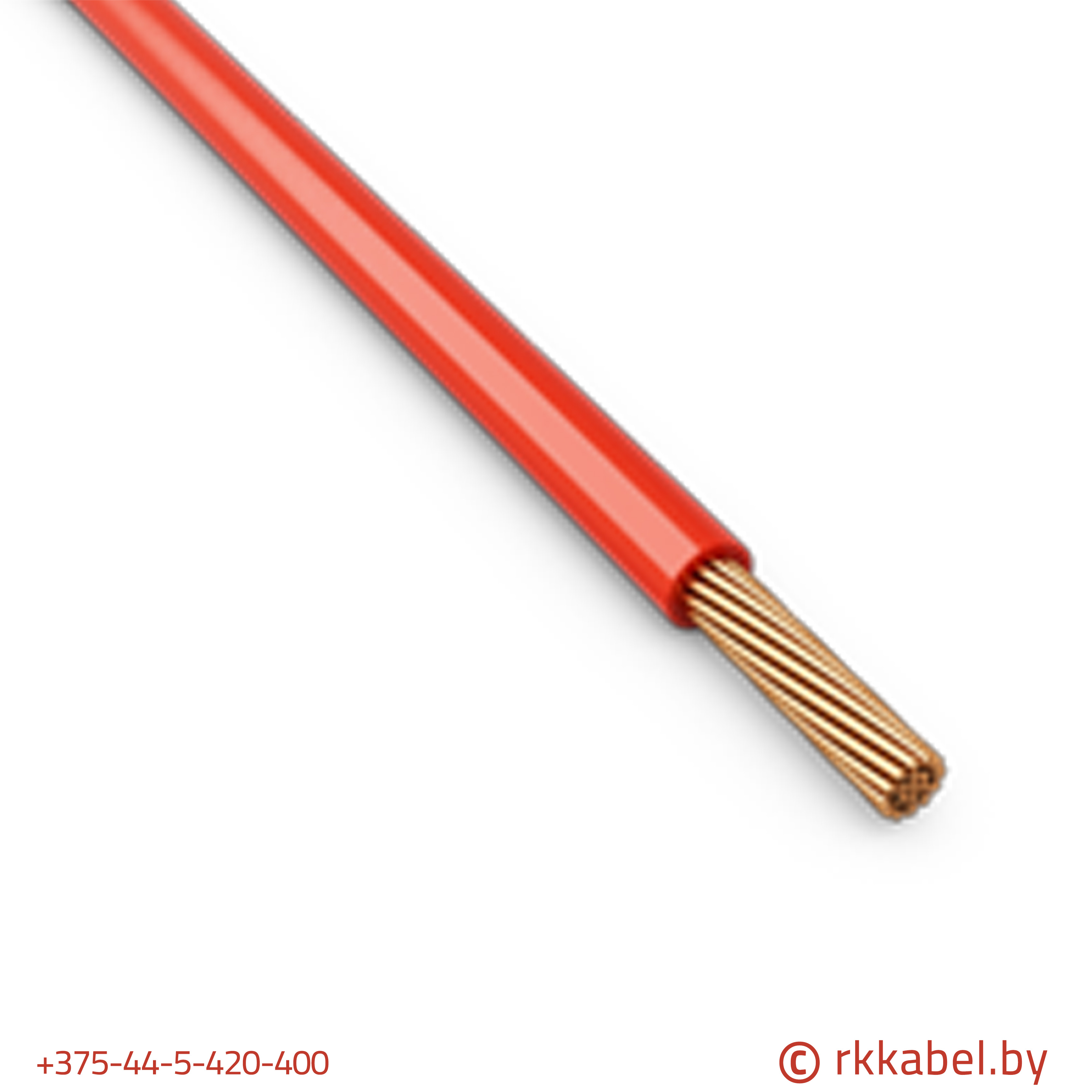

• РКГМ: провод силовой гибкий с медной жилой с изоляцией из тепломорозостойкой кремнийорганической резины на номинальное напряжение до 660 В, ТУ BY 500017371.100-2021.

Расшифровка марки РКГМ: Р — это базовый слой изоляции из устойчивой к высоким температурам резины, К — это кремнийорганическая изоляция, Г — это небронированный гибкий провод, М — это стекловолоконная оплетка, обработанная эмалью и термостойким лаком. В тропическом исполнении к марке провода РПШ добавляется через дефис буква Т. Полные наименования марок: КГтп — это кабель силовой гибкий с медными жилами с изоляцией и оболочкой из ТЭП на основе стирольных термоэластопластов; КГВ — это кабель силовой гибкий с медными жилами с изоляцией и оболочкой из ПВХ пластиката; РКГМ — это провод выводной с изоляцией из кремнийорганической резины в оплетке из стекловолокна, пропитанной эмалью или теплостойким лаком, на номинальное напряжение 660 В.

Где применяется

Кабели КГ, КГтп, КГВ и КГВЭВ применяются для присоединения передвижных машин, механизмов и оборудования к электрическим сетям и к передвижным источникам электрической энергии. Кабель КСсш применяется при дуговой сварке для соединения электродержателей, автоматических и полуавтоматических сварочных установок с источником питания. Провод РПШ применяется для присоединения установок в электрических сетях и для монтажа радиоаппаратуры. Провод РКГМ применяется как выводные концы электродвигателей и для монтажа электрооборудования, машин, механизмов и станков.

Провода РКГМ применяются в сталелитейном производстве, на предприятиях по производству керамики, на стекольных и цементных заводах, в авиационной промышленности и в судостроении, в быту для прокладки в ванной комнате, бане или сауне. Провода РПШ предназначены для эксплуатации в макроклиматических районах с умеренным климатом и в закрытых помещениях при отсутствии воздействия прямого солнечного излучения и атмосферных осадков.

Что учесть при выборе

• Радиус изгиба кабелей КГтп при монтаже и эксплуатации должен быть не менее 8 наружных диаметров кабеля.
• Кабели КГВ и КГВЭВ эксплуатируются при изгибах с радиусом не менее 8 диаметров кабеля. Минимальный допустимый радиус изгиба кабеля КСсш при эксплуатации не менее трех наружных диаметров кабеля, минимальный радиус изгиба провода РКГМ при монтаже два диаметра провода.
• Монтаж проводов РПШ и монтаж проводов РКГМ без предварительного нагрева должен проводиться при температуре не ниже минус 15 °С.
• Кабель КСсш не должен подвергаться воздействию раздавливающих и ударных нагрузок и должен быть защищен от попадания на оболочку брызг расплавленного металла, масла, бензина и других нефтепродуктов.
• Срок службы кабелей КГ, КГтп, КГВ, КГВЭВ и КСсш не менее 4 лет, проводов РПШ и РКГМ 8 лет. Гарантийный срок эксплуатации РПШ 12 месяцев, РКГМ 2 года.

Марки в этой категории

Как выбрать

• Присоединение передвижных машин и механизмов к сетям до 300/500 В: КГ, сечения от 0,75 до 95,0 мм²; основная часть типоразмеров поставляется под маркой КГтп.
• Номинальное переменное напряжение 660 В, рабочая температура до плюс 75 °С и стойкость к солнечному излучению: КГтп, сечения от 2,5 до 120 мм² у одножильных, от 0,75 до 95 мм² у двух-, трех- и четырехжильных и от 0,75 до 25 мм² у пятижильных.
• Изоляция и оболочка из поливинилхлоридного пластиката на 660 В переменного или 1000 В постоянного напряжения: КГВ и КГВЭВ, сечения от 0,75 до 70 мм².
• Дуговая сварка: КСсш, одна жила, сечения от 10,0 до 120,0 мм².
• Сети на 380, 660 и 3000 В и монтаж радиоаппаратуры: РПШ, от 2 до 14 жил, сечения от 0,75 до 10 мм².
• Рабочая температура выше плюс 75 °С: РКГМ, одна жила, сечения от 0,75 до 25 мм², верхний предел плюс 180 °С.

Жилы, сечения, напряжение

Длительно допустимая температура нагрева жил не более 65 °С у РПШ и не более 75 °С у КГтп. Строительная длина кабелей КГ 100 м, по другим данным не менее 150 м для сечений до 35,0 мм² и не менее 100 м для сечений 50,0 мм² и выше; у КГтп, КГВ, КГВЭВ и КСсш 100 м. Строительная длина провода РКГМ 50 м, по другим данным не менее 200 м на барабане и 100 м в бухте для сечений до 6 мм². Длительно допустимая температура нагрева жил КГВ и КГВЭВ до +70 °С, у КГтп до +75 °С.

По каким ТНПА

• КГ: ТУ РБ 05755944-005-93.
• КГтп: ТУ РБ 05755944-005-93.
• КГВ: ТУ РБ 05755944-005-93.
• КГВЭВ: ТУ BY 500017371.076-2015.
• РКГМ: ТУ BY 500017371.100-2021.
• Токопроводящие жилы: ГОСТ 22483, классы 4 и 5. Стандарт задает требования к жиле и не является ТНПА изделия.
• Испытание изолированных жил РКГМ: переменное напряжение категории ЭИ-2 по ГОСТ 23286.

Частые вопросы

Чем гибкий силовой кабель отличается от кабеля для стационарной прокладки?

Конструкцией жилы и изоляции. Жила гибкого кабеля медная многопроволочная, изоляция эластичная, конструкция допускает многократное сгибание и разгибание в процессе работы. Кабели КГтп с сечением основных жил до 4,0 мм² и числом жил от 2 до 5 включительно стойки к многократным перегибам через систему роликов и выдерживают не менее 30000 циклов; для кабелей КГВ указано то же число циклов. Провода РПШ с сечением жил до 4 мм² стойки к многократным перегибам и выдерживают не менее 500 циклов, с сечением жил 6 и 10 мм² не менее 15 двойных изгибов.

Чем КГтп отличается от КГ?

Материалом оболочки, напряжением и диапазоном сечений. Оболочка КГтп из термоэластопласта, кабель стоек к воздействию солнечного излучения, работает от минус 60 до плюс 75 °С, изготавливается сечениями от 2,5 до 120 мм² у одножильных, от 0,75 до 95 мм² у двух-, трех- и четырехжильных и от 0,75 до 25 мм² у пятижильных на номинальное переменное напряжение 660 В частотой 400 Гц или постоянное 700 В. Кабель КГ рассчитан на переменное напряжение до 500 В для сетей до 300/500 В и на сечения от 0,75 до 95,0 мм². Обе марки изготавливаются по ТУ РБ 05755944-005-93, основная часть типоразмеров марки КГ поставляется под маркой КГтп, при этом в качестве аналога для сварочных работ может рассматриваться кабель КГ 1х25.

До какой температуры работают кабели и провода категории?

Верхний предел задает материал изоляции. Провод РПШ с резиновой изоляцией работает до плюс 60 °С, кабели КГ, КГВ, КГВЭВ и КСсш до плюс 70 °С, кабель КГтп до плюс 75 °С, провод РКГМ с изоляцией из кремнийорганической резины до плюс 180 °С. Нижний предел минус 60 °С у КГ, КГтп, КСсш и РКГМ и минус 40 °С у КГВ, КГВЭВ и РПШ. Кремнийорганическая резина сгорает, если температура пламени выше 600…700 °С, горение не сопровождается выделением токсичных продуктов, на изделии остается изолирующий слой двуокиси кремния.

Какой кабель применяется для дуговой сварки?

Кабель сварочный КСсш на номинальное переменное напряжение до 220 В номинальной частоты 50 Гц или постоянное 700 В, одножильный, сечения от 10,0 до 120,0 мм². Минимальная наработка, выраженная числом циклов деформаций, для сечений до 16,0 мм² не менее 10 000 циклов, свыше 16,0 мм² не менее 6 000 циклов. Кабель КСсш не распространяет горение при одиночной прокладке. В качестве аналога может рассматриваться кабель сварочный КГ 1х25.

Что означает класс гибкости жилы по ГОСТ 22483?

Класс относится к конструкции токопроводящей жилы и устанавливается ГОСТ 22483; это стандарт на жилу, а не ТНПА изделия. По маркам категории: класс 4 у провода РПШ, не ниже класса 4 у провода РКГМ, класс 5 у кабелей КГВ и КГВЭВ, класс 5 для сечений от 10,0 до 95,0 мм² и класс 4 для сечения 120,0 мм² у кабеля КСсш. У кабелей КГ и КГтп жила класса 5 по ГОСТ 22483.
