Кабель телевизионный, радиочастотный

Что такое радиочастотный кабель

Радиочастотный кабель — это кабель для монтажа передающих и приемных антенн, для систем радиосвязи, радиолокации и телевидения, для межприборного и внутриприборного монтажа радиотехнических устройств.

Радиочастотные кабели РК, RG-6 и SAT-50 в этой категории коаксиальные. Внутренний проводник однопроволочный или многопроволочный из медной или медной луженой проволоки, изоляция из полиэтилена низкой плотности или вспененного полиэтилена, оболочка из светостабилизированного полиэтилена или поливинилхлоридного пластиката. Телевизионный и антенный кабель в категории представлен этими же марками: они применяются в системах телевидения, и их можно использовать для спутниковой антенны.

Кроме радиочастотных кабелей, в категорию входят изделия другой конструкции. Витая пара U/UTP и FTP относится к кабелям для связи, которые представляют собой пары изолированных проводников, скрученных друг с другом и покрытых оболочкой из пластика; в кабелях U/UTP Cat 5e и FTP по четыре пары. ШТЛ — шнур телефонный линейный, ШТПЛ — шнур телефонный плоский линейный, жилы у обоих медные многопроволочные.

Параметры у трех групп задаются по-разному. У радиочастотных кабелей указываются число и диаметр проволок внутреннего проводника в миллиметрах и волновое сопротивление в омах. Для витой пары приводятся число пар и диаметр жилы, для телефонных шнуров приводится число жил.

Для чего нужны радиочастотные кабели, витая пара и телефонные шнуры

• Антенны: монтаж передающих и приемных антенн с радио- и телевизионных станций кабелями РК, RG-6 и SAT-50.
• Спутниковая антенна: кабели РК, RG-6 и SAT-50 можно использовать для спутниковой антенны.
• Радиосвязь, радиолокация, телевидение: системы радиосвязи и радиолокации, электроника, вычислительная техника, системы управления, системы телевидения, различные радиочастотные установки; кабели РК, RG-6 и SAT-50.
• Радиотехнические устройства: межприборный и внутриприборный монтаж кабелями РК, RG-6 и SAT-50.
• Телеинформационные сети: внутренний горизонтальный и вертикальный монтаж кабелем U/UTP Cat 5e PVC.
• Передача питания по PoE и PoE+: кабель U/UTP Cat 5e.
• Защита от электромагнитных наводок: кабель FTP; экранирование общим экраном из фольги создает дополнительную защиту от электромагнитных наводок, как внутренних, так и внешних.
• Телефонные аппараты и другие приборы: шнуры ШТЛ и ШТПЛ при напряжении 80 В, в том числе для соединения стенных розеток с телефонными аппаратами.

Как устроен

Радиочастотные кабели РК, RG-6 и SAT-50. Внутренний проводник однопроволочный или многопроволочный из медной или медной луженой проволоки, число проволок 1 или 7. Диаметр проволоки: 0,12; 0,20; 0,24; 0,26; 0,58; 0,67; 0,72; 0,76; 0,88 и 1,4 мм. В характеристиках радиочастотных кабелей указывается диаметр в миллиметрах, а не сечение в квадратных миллиметрах. Изоляция из полиэтилена низкой плотности или вспененного полиэтилена, оболочка из светостабилизированного полиэтилена или поливинилхлоридного пластиката.

У РК 50-7-11 и РК 50-7-15 внутренний проводник из 7 проволок диаметром 0,76 мм, наружный диаметр кабеля 10,0 мм. У РК 75-9-12 и РК 75-9-13 внутренний проводник из одной проволоки диаметром 1,40 мм, наружный диаметр кабеля 12,0 мм. Коэффициент поверхностной плотности оплетки у этих четырех марок от 88 до 92 %. Оболочка РК 50-7-11 из полиэтилена, оболочка РК 50-7-15, РК 75-9-12 и РК 75-9-13 из ПВХ пластиката.

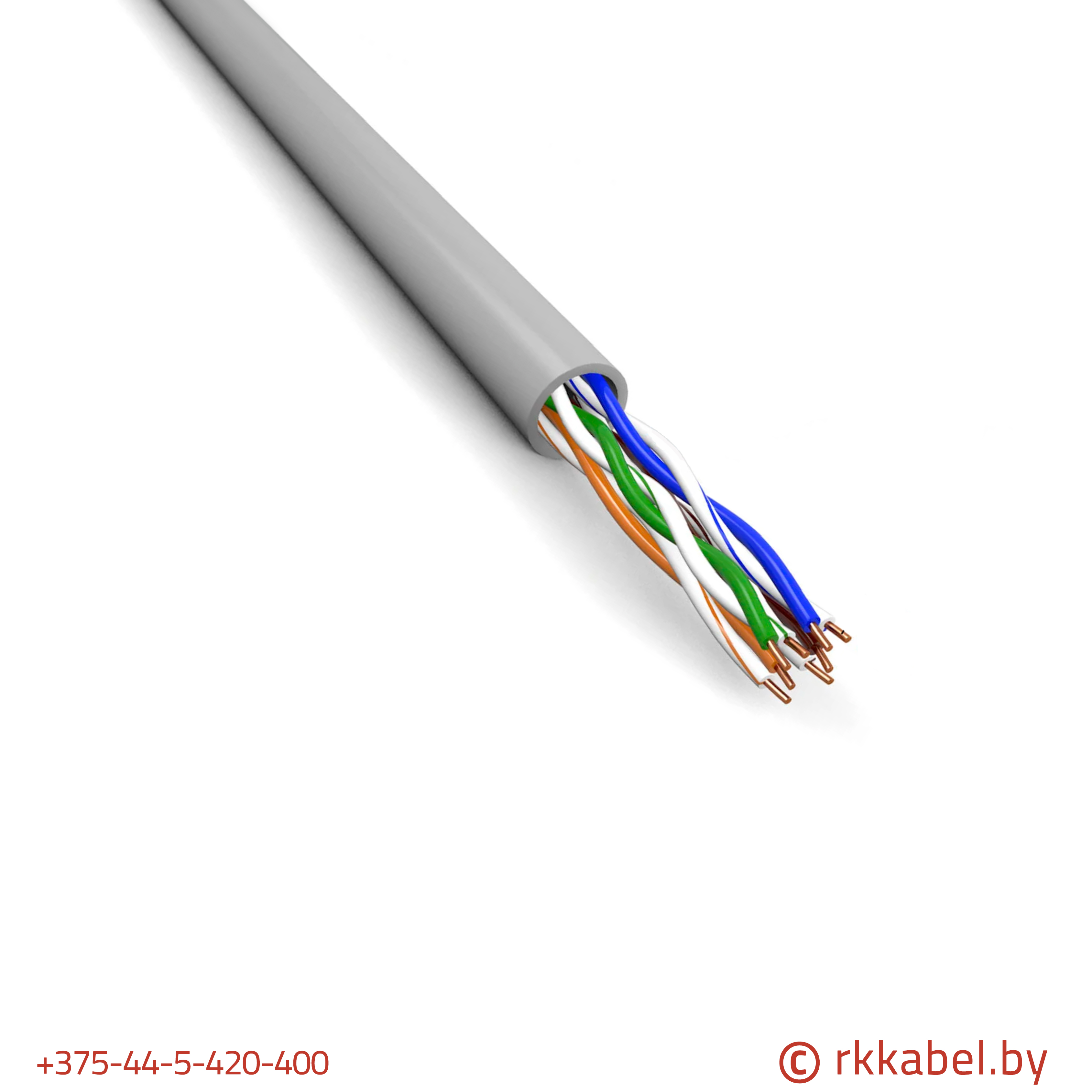

Витая пара U/UTP и FTP. Одна витая пара — это два проводника, которые скручены специальным шагом. В кабеле четыре пары медных проводников, диаметр жилы 24AWG: 0,52 мм у U/UTP Cat 5e (также от 0,48 до 0,50 мм), 0,5 мм у FTP. Цветовая кодировка пар: голубой и бело-голубой, оранжевый и бело-оранжевый, зеленый и бело-зеленый, коричневый и бело-коричневый.

Изоляция жил U/UTP Cat 5e из полиэтилена, оболочка из поливинилхлорида; есть исполнения с оболочкой из полиэтилена (PE), из ПВХ пластиката пониженной пожароопасности и с поясной изоляцией под оболочкой. У FTP все жилы экранированы общим внешним экраном из фольги; по всей длине экран соединен с дренажным неизолированным проводом, объединяющим экран. Изоляция жил FTP из полиэтилена, оболочка FTP из ПВХ серого цвета, наружный диаметр кабеля 5,1±0,2 мм.

Шнуры ШТЛ и ШТПЛ. Жилы медные многопроволочные: у ШТЛ от 2 до 4 жил сечением 0,08 или 0,12 мм² и от 2 до 5 жил сечением 0,25 или 0,35 мм², у ШТПЛ от 2 до 4 жил сечением 0,08 или 0,12 мм². Изоляция шнура ШТЛ из поливинилхлоридного пластиката, шнура ШТПЛ из полиэтилена. Оболочка из поливинилхлоридного пластиката; ШТПЛ — шнур плоский.

Какие бывают

• По конструкции: коаксиальные радиочастотные кабели РК, RG-6 и SAT-50; витая пара U/UTP и FTP; телефонные шнуры ШТЛ и ШТПЛ.
• По внутреннему проводнику радиочастотного кабеля: однопроволочный или многопроволочный из 7 проволок, из медной или медной луженой проволоки.
• По изоляции радиочастотного кабеля: полиэтилен низкой плотности или вспененный полиэтилен.
• По материалу оболочки: светостабилизированный полиэтилен или поливинилхлоридный пластикат у РК, RG-6 и SAT-50; поливинилхлорид (PVC) или полиэтилен (PE) у U/UTP Cat 5e и F/UTP Cat 5e, у U/UTP также ПВХ пластикат пониженной пожароопасности.
• По экрану: U/UTP без экрана; FTP с общим внешним экраном из фольги и дренажным проводом.
• По категории витой пары: категория 5e у U/UTP и FTP, категория 6 у кабеля U/UTP Cat 6 4х2х0,57 PVC.
• По волновому сопротивлению: 50±2 Ом у РК 50-7-11 и РК 50-7-15, 75±2,5 Ом у РК 75-9-12 и РК 75-9-13, 100±15 Ом у U/UTP Cat 5e в диапазоне частот от 1 до 100 МГц.
• По числу жил шнура: от 2 до 5 жил у ШТЛ, от 2 до 4 у ШТПЛ.

Марки и расшифровка

• РК: кабели радиочастотные РК 50-2-11, РК 50-7-11, РК 50-7-15, РК 75-2-13, РК 75-3-32А, РК 75-4-11, РК 75-4-12, РК 75-4-15, РК 75-4-16, РК 75-9-12 и РК 75-9-13, а также РК 75-4-11А, РК 75-4-11АИ, РК 75-4-11АИТ, РК 75-4-12А, РК 75-4-12АИ, РК 75-4-15АИ, РК 75-4-15АИТ и РК 75-4-16АИ.
• RG-6, SAT-50: кабели радиочастотные, их можно использовать для спутниковой антенны.
• U/UTP Cat 5e PVC: витая пара категории 5e, неэкранированный телекоммуникационный кабель с оболочкой из поливинилхлорида.
• FTP: фольгированная витая пара (Foiled twisted pair), также известна как F/UTP; у кабеля один общий внешний экран в виде фольги.
• ШТЛ: шнур телефонный линейный с медными многопроволочными жилами.
• ШТПЛ: шнур телефонный плоский линейный с медными многопроволочными жилами.

В обозначениях витой пары первые буквы указывают вид экрана: UTP означает неэкранированный кабель, FTP означает, что все жилы кабеля экранированы общим экраном из фольги. Сокращение Cat обозначает категорию кабеля витой пары, PVC означает оболочку из поливинилхлорида, PE означает оболочку из полиэтилена.

Где применяется

Кабели РК, RG-6 и SAT-50 применяются для монтажа передающих и приемных антенн с радио- и телевизионных станций, в системах радиосвязи и радиолокации, в электронике, вычислительной технике, системах управления, телевидения, в различных радиочастотных установках, для межприборного и внутриприборного монтажа радиотехнических устройств; их можно использовать для спутниковой антенны. Кабели устойчивы к воздействию повышенного (до 300 кПа) и пониженного (до 0,67 кПа) атмосферного давления, к вибрационным, ударным и линейным нагрузкам, акустическим шумам, относительной влажности воздуха до 98 % при температуре +35 °С, к воздействию инея, солнечной радиации, соляного тумана, плесневых грибов, минерального масла, соленой воды, бензина и пыли.

Кабель U/UTP Cat 5e PVC предназначен для внутреннего горизонтального и вертикального монтажа в телеинформационных сетях, частотный диапазон от 1 до 100 МГц. При использовании двух пар скорость передачи данных до 100 Мбит/с, при использовании четырех пар до 1000 Мбит/с; кабель поддерживает передачу питания по PoE и PoE+.

Кабель FTP относится к витой паре категории 5e, частотный диапазон от 1 до 100 МГц. Экранирование кабеля FTP создает дополнительную защиту от электромагнитных наводок, как внутренних, так и внешних. Дренажный провод объединяет экран: такая защита необходима в случаях, когда экран разделяется на секции, слишком изгибается или растягивается.

Шнуры ШТЛ и ШТПЛ предназначены для эксплуатации в телефонных аппаратах и других приборах при напряжении 80 В, для соединения стенных розеток с телефонными аппаратами. Диапазон рабочих температур шнуров ШТЛ и ШТПЛ от -40 °С до +50 °С.

Что учесть при выборе

• Температурный диапазон: кабели РК, RG-6 и SAT-50 с оболочкой из светостабилизированного полиэтилена низкой плотности устойчивы к воздействию температур от -60 °С до +85 °С, с оболочкой из поливинилхлоридного пластиката устойчивы к температурам от -40 °С до +70 °С. Минимальная температура при изгибе кабелей -40 °С.
• Защита концов: при эксплуатации концы кабелей РК, RG-6 и SAT-50 должны быть защищены от проникновения влаги внутрь кабеля.
• Коэффициент затухания: при частоте 200 МГц 0,14 дБ/м у РК 50-7-11 и РК 50-7-15, 0,12 дБ/м у РК 75-9-12 и РК 75-9-13; при частоте 3 ГГц 0,75 дБ/м у РК 75-9-12 и РК 75-9-13.
• Монтаж FTP: прокладка и монтаж кабелей FTP должны производиться при температуре не ниже -10 °С. Минимальный допустимый радиус изгиба при прокладке и монтаже составляет 8 максимальных наружных размеров (диаметров) кабеля, допустимое растягивающее усилие при натяжении кабеля не более 20 Н на одну пару.
• Параметры U/UTP Cat 5e: затухание на частоте 100 МГц не более 22,0 дБ на 100 м, волновое сопротивление в диапазоне от 1 до 100 МГц 100±15 Ом.

Марки в этой категории

Как выбрать

• Монтаж антенн, системы телевидения, радиосвязи и радиолокации, межприборный монтаж радиотехнических устройств: радиочастотные кабели РК, RG-6 и SAT-50; для спутниковой антенны можно использовать РК, RG-6 и SAT-50.
• Волновое сопротивление 50 Ом: РК 50-7-11 или РК 50-7-15 (50±2 Ом); 75 Ом: РК 75-9-12 или РК 75-9-13 (75±2,5 Ом).
• Температура ниже -40 °С: кабели РК, RG-6 и SAT-50 с оболочкой из светостабилизированного полиэтилена устойчивы к воздействию температур от -60 °С до +85 °С.
• Телеинформационная сеть и передача питания по PoE и PoE+: U/UTP Cat 5e PVC без экрана.
• Дополнительная защита от электромагнитных наводок: FTP с общим экраном из фольги.
• Телефонный аппарат: шнур ШТЛ или плоский шнур ШТПЛ; у ШТЛ от 2 до 5 жил, у ШТПЛ от 2 до 4.

Жилы, диаметры, электрические параметры

У кабеля U/UTP Cat 5e рабочая емкость не более 56 нФ/км, омическая асимметрия жил не более 2 %. Электрическое сопротивление изоляции на длине 1 км не менее 2,5 МОм у шнуров ШТЛ и ШТПЛ.

Строительная длина кабелей РК, RG-6 и SAT-50 не менее 50 м, у РК 75-9-12 и РК 75-9-13 не менее 100 м; витой пары U/UTP и FTP 305 м; шнуров ШТЛ и ШТПЛ не менее 20 м. Средний срок службы кабелей РК, RG-6 и SAT-50 не менее 12 лет с оболочкой из полиэтилена и не менее 8 лет с оболочкой из поливинилхлоридного пластиката. Срок службы кабеля U/UTP Cat 5e не менее 15 лет, кабеля FTP 20 лет, шнуров ШТЛ и ШТПЛ 12 лет.

По каким ТНПА

• RG-6, SAT-50: ТУ РБ 500017371.017-2000.
• РК 75-3-32А, РК 75-4-11А, РК 75-4-11АИТ, РК 75-4-12А, РК 75-4-15АИТ: ТУ РБ 500017371.017-2000.
• РК 75-4-11, РК 75-4-12, РК 75-4-15, РК 75-4-16: ТУ РБ 500017371.017-2000; эти же марки по ГОСТ 11326.8-79, ГОСТ 11326.9-79, ГОСТ 11326.22-79 и ГОСТ 11326.23-79 соответственно.
• РК 75-4-11АИ, РК 75-4-12АИ, РК 75-4-15АИ, РК 75-4-16АИ: ТУ 16-705.117-79.
• РК 50-2-11: ГОСТ 11326.1-79.
• РК 50-7-11: ГОСТ 11326.4-79.
• РК 50-7-15: ГОСТ 11326.18-79.
• РК 75-2-13: ГОСТ 11326.71-79.
• РК 75-9-12: ГОСТ 11326.26-79.
• РК 75-9-13: ГОСТ 11326.12-79.
• U/UTP Cat 5e PVC: ТУ BY 800003452.021-2017; соответствует стандартам TIA/EIA-568-B.2 (категория 5e), ISO/IEC 11801, EN 50173.
• FTP (F/UTP Cat 5e): соответствует стандартам TIA/EIA-568-B.2 (категория 5e), ISO/IEC 11801, EN 50173.
• ШТЛ, ШТПЛ: ТУ РБ 400083186.050-2003.

Частые вопросы

В каких единицах указывается размер жилы радиочастотного кабеля?

В миллиметрах диаметра, а не в квадратных миллиметрах сечения. Внутренний проводник кабелей РК, RG-6 и SAT-50 однопроволочный или многопроволочный: у РК 75-9-12 и РК 75-9-13 одна проволока диаметром 1,40 мм, у РК 50-7-11 и РК 50-7-15 семь проволок диаметром 0,76 мм. Ряд диаметров проволоки у кабелей РК, RG-6 и SAT-50: 0,12; 0,20; 0,24; 0,26; 0,58; 0,67; 0,72; 0,76; 0,88 и 1,4 мм.

Можно ли использовать кабель РК, RG-6 или SAT-50 для спутниковой антенны?

Да, кабели РК, RG-6 и SAT-50 можно использовать для спутниковой антенны. При эксплуатации концы кабелей должны быть защищены от проникновения влаги внутрь кабеля. Кабели с оболочкой из светостабилизированного полиэтилена устойчивы к воздействию температур от -60 °С до +85 °С, с оболочкой из поливинилхлоридного пластиката к температурам от -40 °С до +70 °С; кабели устойчивы к воздействию инея и солнечной радиации.

Чем кабель U/UTP отличается от FTP?

Наличием экрана. U/UTP — неэкранированный кабель. У FTP (F/UTP) один общий внешний экран из фольги, по всей длине соединенный с дренажным неизолированным проводом; экранирование создает дополнительную защиту от электромагнитных наводок, как внутренних, так и внешних. У обоих кабелей четыре пары медных проводников, категория 5e, частотный диапазон от 1 до 100 МГц и соответствие стандартам TIA/EIA-568-B.2, ISO/IEC 11801 и EN 50173.

Чем шнур ШТПЛ отличается от ШТЛ?

ШТПЛ — шнур телефонный плоский линейный, ШТЛ — шнур телефонный линейный; у обоих медные многопроволочные жилы: у ШТЛ от 2 до 5, у ШТПЛ от 2 до 4. Оболочка у обоих из поливинилхлоридного пластиката. Изоляция жил у ШТЛ из поливинилхлоридного пластиката, у ШТПЛ из полиэтилена; назначение у обоих одно: эксплуатация в телефонных аппаратах и других приборах при напряжении 80 В. Рабочие температуры у обоих от -40 °С до +50 °С; строительная длина не менее 20 м.
