Кабели силовые с пропитанной бумажной изоляцией

Что такое кабель с пропитанной бумажной изоляцией

Кабель с пропитанной бумажной изоляцией — это силовой кабель, у которого изоляция выполнена из бумаги, пропитанной изоляционным составом, а поверх изоляции наложена металлическая оболочка. Кабели категории передают электроэнергию напряжением 6 и 10 кВ номинальной частотой 50 Гц и изготавливаются по ГОСТ 18410-73. Жила алюминиевая, число жил три, сечения от 25 до 185 мм².

Буква Ц в начале марки означает изоляцию, пропитанную нестекающим составом. Состав содержит церезин, продукт переработки нефти и сланцевого масла, который обеспечивает нестекание пропитки. Отсюда допуск по трассе: прокладка возможна без ограничения разности уровней, в том числе на вертикальных участках.

Все четыре марки категории бронированы стальными лентами и применяются при наличии опасности механических повреждений кабеля. Область прокладки: помещения и туннели, каналы, шахты, коллекторы, эстакады, земля и траншеи с высокой коррозионной активностью, производственные помещения, взрывоопасные зоны.

Для чего нужен кабель с пропитанной бумажной изоляцией

• Передача электроэнергии: напряжение 6 и 10 кВ номинальной частотой 50 Гц.
• Прокладка в земле: траншеи в грунте с высокой коррозионной активностью, у ЦАСБ2л также со средней.
• Прокладка в кабельных сооружениях: помещения и туннели, каналы, шахты, коллекторы, эстакады.
• Трассы с перепадом высот: прокладка без ограничения разности уровней, в том числе на вертикальных участках.
• Производственные помещения и взрывоопасные зоны.
• Участки с опасностью механических повреждений: броня из стальных лент.

Как устроен

Токопроводящая жила алюминиевая, число жил три. Жила бывает многопроволочной и однопроволочной, однопроволочная обозначается индексом «ож» после сечения, например 3х185(ож).

• Токопроводящая жила: алюминиевая, число жил три, сечения от 25 до 185 мм², исполнения многопроволочная и однопроволочная.
• Изоляция: бумажная, пропитанная нестекающим составом с церезином, межфазное заполнение из бумажных жгутов.
• Поясная изоляция и экран: поверх поясной изоляции наложен экран из электропроводящей (полупроводящей) бумаги.
• Оболочка: у ЦАСБл, ЦАСБ2л и ЦАСБлШв свинцовая, у ЦААБл алюминиевая.
• Подушка под броней: битумный состав, полиэтилентерефталатные ленты и крепированная или кабельная пропитанная бумага; у ЦАСБ2л в подушке два слоя полиэтилентерефталатных лент.
• Броня: стальные ленты.
• Наружный покров: у ЦАСБл, ЦАСБ2л и ЦААБл битумный состав, пропитанная кабельная или стеклянная пряжа и покрытие, предохраняющее витки кабеля от слипания; у ЦАСБлШв битумный состав, лента поливинилхлоридная или полиэтилентерефталатная и защитный шланг из ПВХ пластиката.

Какие бывают

• По материалу оболочки: свинцовая у ЦАСБл, ЦАСБ2л и ЦАСБлШв; алюминиевая у ЦААБл.
• По типу защитного покрова: Бл с одной дополнительной лавсановой лентой у ЦАСБл и ЦААБл; Б2л с двумя слоями полиэтилентерефталатных лент в подушке у ЦАСБ2л; БлШв с защитным шлангом из ПВХ у ЦАСБлШв.
• По коррозионной активности грунта: высокая у ЦАСБл, ЦАСБлШв и ЦААБл; высокая и средняя у ЦАСБ2л.
• По номинальному напряжению: 6 кВ и 10 кВ.
• По конструкции жилы: многопроволочная и однопроволочная.

Марки и расшифровка

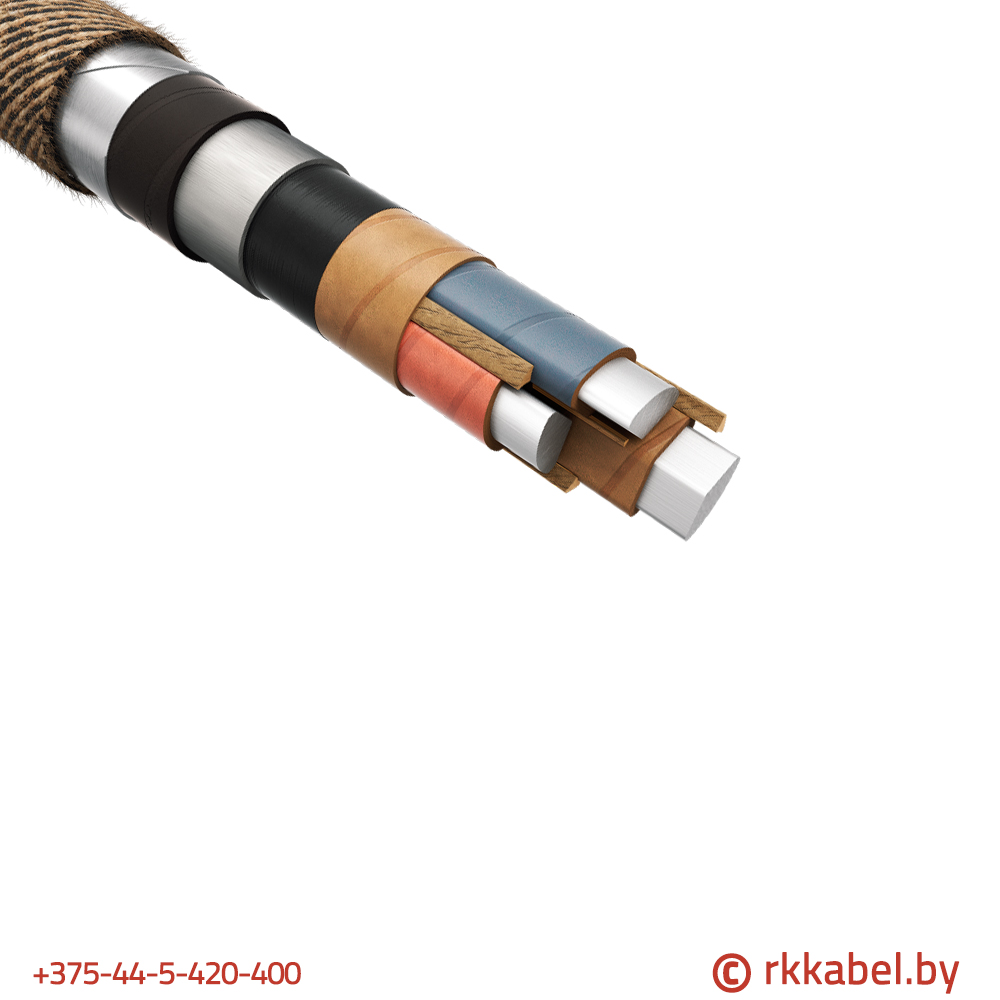

• ЦАСБл: Ц бумажная изоляция, пропитанная нестекающим составом; А алюминиевая токопроводящая жила; С свинцовая оболочка; Б броня из плоских стальных лент; л дополнительная одна лавсановая лента.
• ЦАСБ2л: Ц изоляция, пропитанная нестекающим составом с церезином; А алюминиевая токопроводящая жила; С свинцовая оболочка; Б броня из стальных оцинкованных лент; 2л два слоя полиэтилентерефталатных лент в подушке под броней.

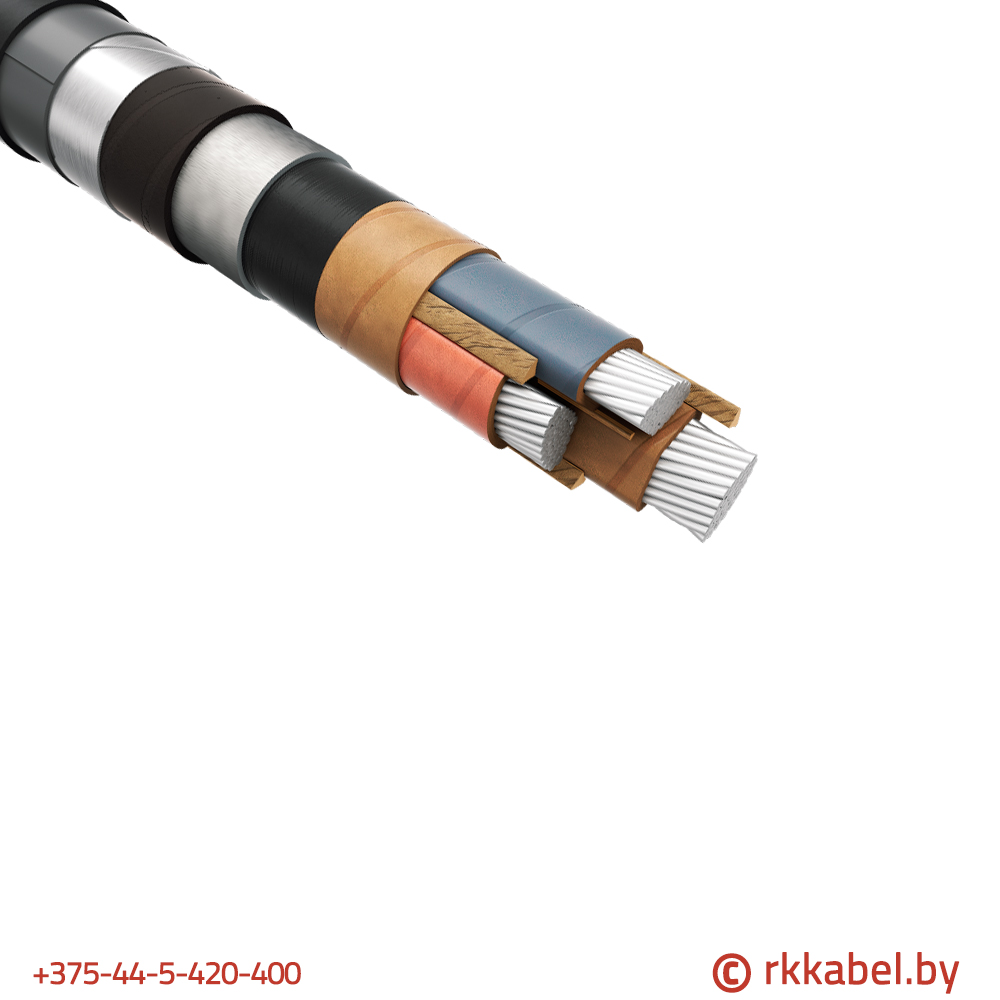

• ЦАСБлШв: то же, что ЦАСБл, плюс Шв: защитный слой в виде выпрессованного шланга из ПВХ.
• ЦААБл: Ц бумажная изоляция, пропитанная нестекающим составом; А алюминиевая токопроводящая жила; А алюминиевая оболочка; Б броня из плоских стальных лент; л дополнительная одна лавсановая лента.

В марках категории буква А сразу после Ц обозначает алюминиевую жилу, следующая буква обозначает материал оболочки: у ЦАСБл оболочка свинцовая, у ЦААБл алюминиевая. Буква Б во всех марках категории означает броню из стальных лент и к материалу оболочки отношения не имеет.

Где применяется

Кабели прокладывают в помещениях и туннелях, каналах, шахтах, коллекторах, на эстакадах, в земле и траншеях с высокой коррозионной активностью, в производственных помещениях и во взрывоопасных зонах. ЦАСБ2л применяется также в грунте со средней коррозионной активностью. Прокладка допускается без ограничения разности уровней по трассе, в том числе на вертикальных участках. Кабели применяются при наличии опасности механических повреждений.

Что учесть при выборе

• Минимально допустимый радиус изгиба при прокладке: 15 наружных диаметров у ЦАСБл, ЦАСБ2л и ЦАСБлШв в свинцовой оболочке, 25 наружных диаметров у ЦААБл в алюминиевой оболочке.
• Минимальная температура прокладки кабеля без предварительного подогрева 0 °С.
• Кабели стойки к повышенной влажности воздуха до 98 % при температуре до +35 °С.
• Температура нагрева токопроводящих жил: длительно допустимая 80 °С у кабелей на 6 кВ и 70 °С у кабелей на 10 кВ, максимально допустимая в режиме перегрузки 105 и 90 °С соответственно, предельная при коротком замыкании 200 °С.
• Строительная длина кабеля 400 м.

Марки в этой категории

Как выбрать

• Земля и траншеи с высокой коррозионной активностью, свинцовая оболочка: ЦАСБл.
• Грунт со средней коррозионной активностью: ЦАСБ2л.
• Участки, где поверх брони требуется защитный шланг из ПВХ пластиката: ЦАСБлШв.
• Алюминиевая оболочка вместо свинцовой: ЦААБл.
• Вертикальные участки трассы и перепад высот: подходит любая марка категории.

Жилы, сечения, напряжение

Строительная длина 400 м, срок службы 30 лет.

По каким ТНПА

• ЦАСБл: ГОСТ 18410-73.
• ЦАСБ2л: ГОСТ 18410-73.
• ЦАСБлШв: ГОСТ 18410-73.
• ЦААБл: ГОСТ 18410-73.

Частые вопросы

Чем ЦАСБл отличается от ЦААБл?

Материалом оболочки. У ЦАСБл оболочка свинцовая, у ЦААБл алюминиевая. Отсюда разница в минимальном радиусе изгиба при прокладке (15 наружных диаметров у ЦАСБл, 25 у ЦААБл) и в массе: для сечения 3х185 с многопроволочной жилой на 10 кВ расчетная масса составляет 6407 кг/км у ЦАСБл и 4542 кг/км у ЦААБл.

Что означает буква Ц в марке?

Изоляцию, пропитанную нестекающим составом. Состав содержит церезин, который обеспечивает нестекание пропитки. Кабели с такой пропиткой прокладывают без ограничения разности уровней по трассе, в том числе на вертикальных участках.

Чем ЦАСБ2л отличается от ЦАСБл?

Защитным покровом. Индекс 2л означает два слоя полиэтилентерефталатных лент в подушке под броней, индекс л одну дополнительную лавсановую ленту. ЦАСБ2л применяется в земле с высокой и средней коррозионной активностью, ЦАСБл с высокой.

Допускается ли прокладка на вертикальных участках?

Да. Прокладка допускается без ограничения разности уровней по трассе. Минимально допустимый радиус изгиба при прокладке 15 наружных диаметров для марок в свинцовой оболочке и 25 для ЦААБл в алюминиевой, минимальная температура прокладки без предварительного подогрева 0 °С.
