Кабели силовые с ПВХ изоляцией

Что такое силовой кабель с ПВХ изоляцией

Силовой кабель с ПВХ изоляцией предназначен для передачи и распределения электрической энергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ частотой 50 Гц. Токопроводящие жилы медные или алюминиевые, изоляция из поливинилхлоридного пластиката. Одножильные кабели АВБбШв применяются в сетях постоянного напряжения.

Конструктивный признак группы: изоляция каждой жилы и оболочка кабеля выполнены из поливинилхлоридного пластиката, отдельная защита от механических повреждений у небронированных марок не предусмотрена. Число жил от 1 до 5, сечения от 1,5 до 500 мм² в зависимости от марки. У ВБбШв и АВБбШв поверх поясной изоляции наложен защитный покров типа БбШв по ГОСТ 7006: броня из двух стальных оцинкованных лент и защитный шланг из ПВХ пластиката.

Кабели устойчивы к относительной влажности воздуха до 98 % при температуре +35 °С. Температура окружающей среды при эксплуатации от минус 50 °С до плюс 50 °С, у кабеля NIM от минус 35 °С до плюс 50 °С. Прокладка без предварительного подогрева производится при температуре не ниже минус 15 °С. Длительно допустимая температура нагрева токопроводящих жил при эксплуатации для кабелей с изоляцией из ПВХ пластиката 70 °С, в режиме перегрузки 90 °С.

Для чего нужен силовой кабель с ПВХ изоляцией

Кабели категории применяются в стационарных электротехнических установках в следующих условиях.

• Питание стационарных установок: передача и распределение электроэнергии на номинальное напряжение 0,66 и 1 кВ частотой 50 Гц, фиксированный монтаж силовых цепей.
• Прокладка в кабельных сооружениях: блоки, специальные кабельные эстакады, туннели, каналы, шахты и коллекторы.
• Прокладка в земле: траншеи и участки с опасностью механических повреждений в процессе эксплуатации, если кабель не подвергается значительным растягивающим усилиям. Для таких условий предназначены бронированные марки.
• Электроустановки зданий и сооружений: кабель NIM для безопасного применения электрооборудования класса защиты 1 по электробезопасности, в том числе в осветительных сетях во взрывоопасных зонах классов В-Iб, В-IIr, В-IIa и В-Iа.
• Цепи, функционирующие при пожаре: питание насосов пожаротушения, цепи пожарной сигнализации, освещение запасных выходов и путей эвакуации, системы дымоудаления и приточной вентиляции, эвакуационные лифты, электропроводки операционных отделений больниц. Для этих цепей предназначены кабели с индексом FRLS.
• Прокладка в пучках: марки с индексом нг и нг(А)-LS не распространяют горение при прокладке в пучках, марки без индекса при одиночной прокладке.

Как устроен

Токопроводящая жила у ВВГ медная, круглой формы, однопроволочная или многопроволочная от сечения 16,0 мм², 1 и 2 класса по ГОСТ 22483-77. У АВВГ жила алюминиевая, круглой формы, однопроволочная, 1 класса по ГОСТ 22483-77. У ВБбШв жила медная многопроволочная круглой или секторной формы 1 и 2 класса по ГОСТ 22483, у АВБбШв алюминиевая тех же классов. У ВВГнг(А)-FRLS жила медная, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483, поверх жилы наложен термический барьер из двух слюдосодержащих лент.

Изоляция из поливинилхлоридного пластиката. У марок с индексом нг(А)-LS оболочка из ПВХ пластиката пониженной горючести с низким газо- и дымовыделением, у марок с индексом FRLS изоляция и оболочка из ПВХ пластиката пониженной пожароопасности. У марки ПвВНГ(А)-FRLS изоляция выполнена из сшитого полиэтилена. Изолированные жилы имеют отличительную расцветку либо цифровую маркировку: изоляция нулевой жилы синяя или голубая, изоляция жилы заземления зелено-желтая.

Изолированные жилы многожильных кабелей скручены в сердечник. У ВБбШв и АВБбШв на скрученные жилы наложена поясная изоляция минимальной радиальной толщиной 0,9 мм, поверх нее защитный покров типа БбШв по ГОСТ 7006: броня из двух стальных оцинкованных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней, и защитный шланг, выпрессованный из ПВХ пластиката. У марки АВБбШнг защитный шланг из ПВХ пластиката пониженной горючести. Металлический экран у ВБбШв и АВБбШв выполнен из двух медных лент или медной фольги, электропроводящий экран наложен обмоткой из ленты электропроводящей прорезиненной ткани номинальной толщиной 0,3 мм либо из двух лент электропроводящей кабельной бумаги номинальной толщиной 0,12 мм. У ВВГЭнг(А)-FRLS экран выполнен обмоткой из медных лент.

У ВКбШв и ВКбШнг броня выполнена из круглых стальных оцинкованных проволок, в отличие от брони из двух стальных лент у марок с буквой Б.

Какие бывают

• По материалу жилы: медные ВВГ, ВБбШв, ВВГнг(А)-FRLS, ВВГЭнг(А)-FRLS и NIM; алюминиевые АВВГ, АВБбШв и АВБбШнг.
• По наличию брони: небронированные ВВГ, АВВГ, NIM и марки с индексом FRLS; бронированные ВБбШв, ВБбШнг, ВКбШв, ВКбШнг, АВБбШв и АВБбШнг; защитный покров типа БбШв по ГОСТ 7006 у ВБбШв, АВБбШв и АВБбШнг.
• По пожарной опасности: кабели без индекса не распространяют горение при одиночной прокладке; кабели с индексом нг не распространяют горение при прокладке в пучках; кабели с индексом нг(А)-LS дополнительно имеют низкое газо- и дымовыделение; кабели с индексом FRLS сохраняют работоспособность в условиях пожара не менее 180 мин.
• По наличию экрана: без экрана ВВГ, АВВГ и NIM; в экране ВВГЭнг(А)-FRLS, а также ВБбШв и АВБбШв.

Марки и расшифровка

• ВВГ: кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката, без защитного покрова и брони поверх оболочки.
• АВВГ: то же, жила алюминиевая, круглой формы, однопроволочная, 1 класса по ГОСТ 22483-77.
• ВВГ-П, АВВГ-П, ВВГз, ВВГнг(А), ВВГнг(А)-LS, ВВГ-Пнг(А)-LS: исполнения ВВГ и АВВГ. У марок с индексом нг оболочка из ПВХ пластиката пониженной горючести, у марок с индексом нг-LS из ПВХ пластиката пониженной горючести с низким газо- и дымовыделением.
• ВБбШв, ВБбШнг, ВКбШв, ВКбШнг: бронированные кабели; у ВБбШв жила медная. Защитный покров типа БбШв по ГОСТ 7006 у ВБбШв. У ВБбШнг защитный шланг из ПВХ пластиката.

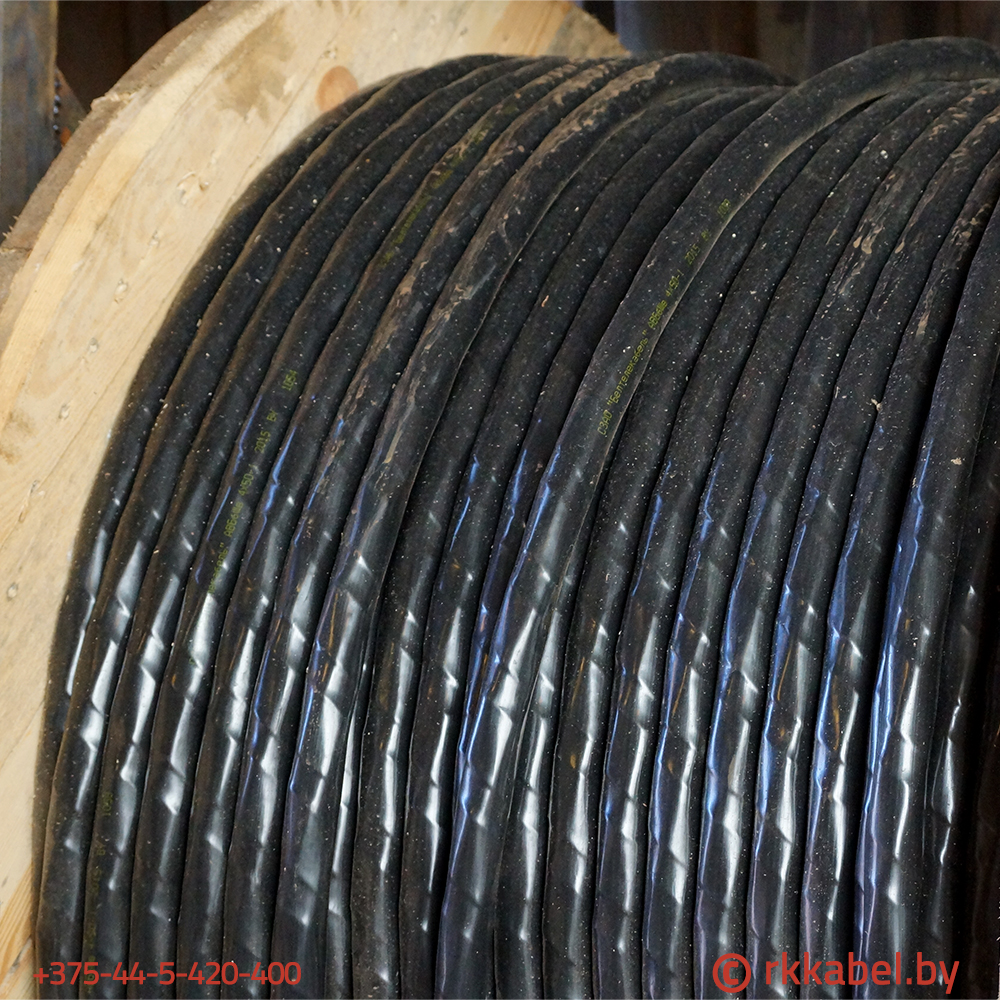

• АВБбШв, АВБбШнг: бронированные кабели с алюминиевой жилой, однопроволочной или многопроволочной, круглой или секторной формы; защитный покров типа БбШв по ГОСТ 7006 у АВБбШв и АВБбШнг.
• ВВГнг(А)-FRLS, ВВГЭнг(А)-FRLS: огнестойкие кабели с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной пожароопасности; у ВВГЭнг(А)-FRLS поверх сердечника наложен экран из медных лент.
• ПвВНГ(А)-FRLS: огнестойкий кабель с изоляцией из сшитого полиэтилена и оболочкой из ПВХ пластиката пониженной пожароопасности.
• NIM: кабель с медной жилой, с ПВХ изоляцией и ПВХ оболочкой серого цвета с заполнением в виде экструдированного внутреннего покрытия. Индекс J означает исполнение с жилой заземления зелено-желтой расцветки, индекс O исполнение без нее.

Буква А в начале марки означает алюминиевую токопроводящую жилу, буква Г отсутствие защитного покрова и брони поверх оболочки, сочетание Бб защитный покров с броней из двух стальных лент, Шв защитный шланг из ПВХ пластиката, Э экран, нг нераспространение горения при прокладке в пучках, LS низкое газо- и дымовыделение, FRLS огнестойкое исполнение с низким газо- и дымовыделением, Пв изоляцию из сшитого полиэтилена. Индекс «з» означает заполнение межжильного пространства, индекс «П» означает плоский. Буква «К» в марках ВКбШв и ВКбШнг означает броню из круглых стальных оцинкованных проволок, в отличие от брони из двух стальных лент у марок с буквой «Б».

Где применяется

Кабели ВВГ и АВВГ применяются при прокладке в блоках, на специальных кабельных эстакадах, в туннелях, шахтах, коллекторах и каналах, в промышленных помещениях, на электростанциях, в распределительных и осветительных устройствах, а также в жилых помещениях в качестве электропроводки.

Бронированные кабели ВБбШв, ВБбШнг, АВБбШв, АВБбШнг, ВКбШв и ВКбШнг применяются при прокладке в земле (траншеях), в помещениях, туннелях, каналах и шахтах, а также на открытом воздухе, если кабель не подвергается значительным растягивающим усилиям, но при наличии опасности механических повреждений в процессе эксплуатации.

Кабель NIM прокладывается внутри помещений и на открытом воздухе вне прямого воздействия солнечного света, поверх штукатурки, в ней и под ней в сухих, влажных и мокрых помещениях, в кирпичной кладке и бетоне, за исключением прямой запрессовки в виброзасыпной и штампованный бетон, а также в трубах, закрытых установочных и изогнутых каналах.

Кабели ВВГнг(А)-FRLS, ВВГЭнг(А)-FRLS и ПвВНГ(А)-FRLS применяются в кабельных линиях питания оборудования систем безопасности атомных станций, в электропроводках цепей систем пожарной безопасности, в том числе во взрывоопасных зонах всех классов, кроме зон класса В1, в цепях аварийного электроснабжения и питания токоприемников, функционирующих при пожаре. Эти кабели изготавливаются для общепромышленного применения и для применения на атомных станциях вне гермозоны в системах класса 2 и 3 по классификации ОПБ 88/97 (ПНАЭ Г-01-011).

Что учесть при выборе

• Прокладка бронированных кабелей в земле, в помещениях, туннелях, каналах и шахтах, а также на открытом воздухе допускается, если кабель не подвергается значительным растягивающим усилиям.
• Прокладка и монтаж без предварительного подогрева производятся при температуре не ниже минус 15 °С.
• Минимальный радиус изгиба при прокладке составляет 7,5 наружных диаметров для ВВГ и АВВГ, 10 наружных диаметров для одножильного АВБбШв и для одножильного NIM, 7,5 наружных диаметров для многожильных бронированных кабелей и многожильного NIM.
• Допустимая температура нагрева токопроводящих жил при эксплуатации не более 70 °С для кабелей с изоляцией из ПВХ пластиката и не более 90 °С для кабелей с изоляцией из сшитого полиэтилена; в режиме перегрузки не более 90 °С и не более 130 °С соответственно.
• Продолжительность работы огнестойких кабелей в аварийном режиме не должна быть более 8 ч в сутки и не более 1000 ч за срок службы.

Марки в этой категории

Как выбрать

• Прокладка в помещениях, каналах и на эстакадах без механических воздействий: ВВГ с медной жилой или АВВГ с алюминиевой.
• Прокладка в земле и участки с опасностью механических повреждений: бронированные ВБбШв и АВБбШв с защитным покровом типа БбШв по ГОСТ 7006.
• Прокладка в пучках и требования по газо- и дымовыделению: марки с индексами нг и нг(А)-LS.
• Цепи, которые должны работать при пожаре: ВВГнг(А)-FRLS, ВВГЭнг(А)-FRLS и ПвВНГ(А)-FRLS с огнестойкостью не менее 180 мин.
• Электроустановки зданий и сооружений, прокладка под штукатуркой и в бетоне: NIM, сечения от 1,5 до 35,0 мм².
• Сечения свыше 240 мм²: АВБбШв и АВБбШнг, до 500,0 мм².

Жилы, сечения, напряжение

Столбец температуры относится к окружающей среде. Длительно допустимая температура нагрева токопроводящих жил при эксплуатации не более 70 °С для кабелей с изоляцией из ПВХ пластиката и не более 90 °С для кабелей с изоляцией из сшитого полиэтилена. Относительная влажность воздуха до 98 % при температуре +35 °С. Срок службы 30 лет у ВВГ, АВВГ, ВБбШв, ВБбШнг, ВКбШв, ВКбШнг, АВБбШв, АВБбШнг, NIM и у огнестойкого ВВГнг(А)-FRLS; гарантийный срок эксплуатации 5 лет указан для ВБбШв и огнестойких марок. Строительная длина составляет 100 м у NIM, 350 м у ВБбШв, ВБбШнг, ВКбШв и ВКбШнг, 450 м у ВВГ, АВВГ и огнестойких марок. Для АВБбШв встречаются три значения, 200, 350 и 450 м, для АВБбШнг два, 350 и 450 м: длина зависит от исполнения и завода-изготовителя.

По каким ТНПА

• ВВГ, ВВГ-П, ВВГз, АВВГ, АВВГ-П: ГОСТ 16442-80.
• ВВГнг(А)-П, ВВГз-Пнг(А), ВВГзнг(А), АВВГнг(А): ТУ РБ 500017371.030-2004. ВВГнг(А): ГОСТ 16442-80.
• ВВГнг(А)-LS, ВВГ-Пнг(А)-LS, ВВГнг(А)-LS-П, АВВГнг(А)-LS, АВВГ-Пнг(А)-LS: ТУ BY 500017371.045-2009.
• ВВГнг(А)-FRLS, ВВГЭнг(А)-FRLS: ТУ BY 500017371.072-2013.
• ВБбШв, АВБбШв: ГОСТ 16442-80 или ТУ BY 500017371.099-2021, номер зависит от конкретной позиции.
• ВБбШнг, АВБбШнг: ГОСТ 16442-80.
• ВКбШв, ВКбШнг: ТУ 16.К13-022-95.
• Токопроводящие жилы: ГОСТ 22483 и ГОСТ 22483-77, классы 1 и 2. Это стандарт на жилу, а не ТНПА изделия.
• Защитный покров типа БбШв: ГОСТ 7006. Это стандарт на защитный покров, а не ТНПА изделия.

Частые вопросы

Чем ВВГ отличается от АВВГ?

Материалом токопроводящей жилы. У ВВГ жила медная, круглой формы, однопроволочная или многопроволочная от сечения 16,0 мм², 1 и 2 класса по ГОСТ 22483-77. У АВВГ жила алюминиевая, круглой формы, однопроволочная, 1 класса по ГОСТ 22483-77. Изоляция, оболочка, число жил и область применения у обеих марок совпадают. Брони и защитного покрова нет ни у ВВГ, ни у АВВГ: для прокладки в земле предназначены бронированные марки категории.

Что означают индексы нг и нг(А)-LS?

Индекс нг означает, что кабель не распространяет горение при прокладке в пучках, а оболочка выполнена из ПВХ пластиката пониженной горючести. Индекс нг-LS дополнительно означает низкое газо- и дымовыделение. Кабели марок ВВГ и АВВГ без индекса не распространяют горение при одиночной прокладке.

Чем АВБбШв отличается от ВБбШв?

Материалом жилы. У ВБбШв жила медная многопроволочная круглой или секторной формы 1 и 2 класса по ГОСТ 22483, у АВБбШв алюминиевая тех же классов. Защитный покров типа БбШв по ГОСТ 7006, поясная изоляция толщиной 0,9 мм.

Для каких цепей предназначены кабели с индексом FRLS?

Для цепей, которые должны работать при пожаре: питание насосов пожаротушения, пожарная сигнализация, освещение запасных выходов и путей эвакуации, дымоудаление и приточная вентиляция, эвакуационные лифты, электропроводки операционных отделений больниц, цепи аварийного электроснабжения. Огнестойкость кабелей не менее 180 мин. Продолжительность работы в аварийном режиме не более 8 ч в сутки и не более 1000 ч за срок службы. Массовая доля хлористого водорода, выделяющегося при горении, не более 15 %.

По каким документам поставляются кабели категории?

Часть марок изготавливается по ГОСТ 16442-80, часть по техническим условиям: ТУ РБ 500017371.030-2004 для части исполнений с индексом нг(А), ТУ BY 500017371.045-2009 для исполнений с индексом нг(А)-LS, ТУ BY 500017371.072-2013 для огнестойких ВВГнг(А)-FRLS и ВВГЭнг(А)-FRLS, ТУ BY 500017371.099-2021 для части позиций ВБбШв и АВБбШв. Номер ТНПА конкретной партии указан в сертификате.
