Что такое силовой провод

Силовой провод в этой категории — это гибкий провод или шнур с медной многопроволочной жилой для присоединения установок бытового назначения, стиральных машин, холодильников, электроприборов, электроинструментов, средств малой механизации для садоводства, машин и приборов бытового и аналогичного применения к электрической сети и для изготовления удлинительных шнуров. Номинальное переменное напряжение до 380/660 В; у провода ПВС/АБС и у шнура ШПС до 220 В для систем 220/380 В; у шнура ШВО до 380 В.

Конструктивный признак группы: изолированные жилы скручены либо уложены параллельно, поверх них накладывается оболочка из поливинилхлоридного пластиката. У шнуров ШВП-2 и ШВП-3 отдельной оболочки нет: изолированные жилы соединены общим разделительным основанием из поливинилхлорида, которое выполняет роль совмещенной изоляции и оболочки. Отдельную конструкцию имеет провод заземления ПЗ: одна жила, изоляция из прозрачного поливинилхлоридного пластиката марки К-О-1, оболочка не предусмотрена.

Низковольтная группа выделена по напряжению: шнуры ШВП-2, ШВП-2нг(А)-LS и ШВП-3 предназначены для подключения электрооборудования на напряжение до 42 В переменного тока частотой до 20 кГц включительно или на постоянное напряжение до 80 В включительно (ТУ BY 500017371.070-2012). Максимальная температура токопроводящей жилы при эксплуатации для марок ШВО, ШВВП, ШВП, ШВП-Т, ШПС и ШВП-2 не более 70 °С.

Для чего нужен силовой провод

• Присоединение бытовой техники: стиральные машины, холодильники, электроприборы, машины и приборы бытового и аналогичного применения на напряжение до 380/660 В.
• Электроинструмент и садовая техника: электроинструменты и средства малой механизации для садоводства.
• Изготовление удлинительных шнуров: марки ПВС, ПВС-Т, ШВВП, ШВП, ШВП-Т и ШПС.
• Присоединение нагревательных приборов: шнур ШВО в оплетке из хлопчатобумажных или синтетических нитей на напряжение до 380 В.
• Подключение низковольтной аппаратуры: шнуры ШВП-2, ШВП-2нг(А)-LS и ШВП-3 подключают приемники и усилители динамиков к звуковоспроизводящей аппаратуре, радиоэлектронную аппаратуру, зарядные устройства и переносные лампы автомобилей.
• Заземление: провод ПЗ для заземления и опережающей защиты от токов короткого замыкания.
• Прокладка в пучках: шнур ШВП-2нг(А)-LS не распространяет горение при прокладке в пучках; при одиночной прокладке не распространяют горение шнур ШВВП и провод ПЗ.

Как устроен

Жила у всех марок категории медная многопроволочная. Класс 5 по ГОСТ 22483-77 у шнура ШВО, у марок ПВС, 60227 IEC 52 и 60227 IEC 53, у ПВС-Т до сечения 4,0 мм², у ШВВП до сечения 4,0 мм² и у ШВВП-с до сечения 1,0 мм². Классы 3 и 4 у ПВС сечением от 0,75 до 4,0 мм², у ПВС-Т от сечения 4,0 мм² и у ПВС-ТS до сечения 10,0 мм² включительно; для сечения 16,0 мм² жила класса 2. Жилы шнуров ШВП-2, ШВП-2нг(А)-LS и ШВП-3 соответствуют классу 4 по ГОСТ 22483. У провода ПЗ жила класса 5 или 6. ГОСТ 22483 задает классы гибкости токопроводящих жил и не является ТНПА на изделие.

Изоляция из поливинилхлоридного пластиката у всех марок категории, кроме шнура ШВО. У марок 60227 IEC 52 RoHS и 60227 IEC 53 RoHS пластикат без свинцовосодержащих стабилизаторов, у ПВС/АБС теплостойкий пластикат, у шнуров ШВП-3 прозрачный пластикат, у исполнений нг(А)-LS пластикат пониженной пожарной опасности с низким газо- и дымовыделением, у провода ПЗ прозрачный пластикат марки К-О-1. Изолированные жилы имеют различную расцветку.

Скрутка и оболочка. У проводов ПВС изолированные жилы скручены, при скрутке четырех и пяти жил допускается скрутка вокруг корделя из поливинилхлоридного пластиката; поверх жил накладывается оболочка из поливинилхлоридного пластиката. У шнуров ШВВП, ШВП, ШВП-Т, ШПС, ШВП-2 и ШВП-3 жилы уложены параллельно, оболочка накладывается на все шнуры, кроме ШВП-2 и ШВП-3, у которых эту роль выполняет общее разделительное основание. Толщина изоляции между жилами шнуров без оболочки не менее 0,7 мм при сечении 0,20 мм², не менее 0,9 мм при сечении от 0,35 до 0,75 мм² и не менее 1,1 мм при сечении от 1,0 до 2,5 мм². У шнура ШВО жилы скручены, при скрутке трех жил одна из них имеет отличительную расцветку; поверх оболочки наложена оплетка из хлопчатобумажных или синтетических нитей с коэффициентом поверхностной плотности не менее 90 %. У провода ПЗ оболочка не предусмотрена.

Какие бывают

• По расположению жил: скрученные у ПВС, ПВС-Т, ПВС-ТS, ПВС-ТТ и ШВО; параллельные у ШВВП, ШВП, ШВП-Т, ШПС, ШВП-2 и ШВП-3.
• По наличию оболочки: с оболочкой из поливинилхлоридного пластиката марки ПВС, ШВВП, ШВП, ШВП-Т, ШПС и ШВО; без отдельной оболочки шнуры ШВП-2 и ШВП-3, у которых изолированные жилы соединены общим разделительным основанием из поливинилхлорида и провод заземления ПЗ.
• По напряжению: до 380 В для систем 380/660 В у ПВС, ШВП и ШВП-Т; до 380 В для систем 380/380 В у ПВС-Т и ШВВП; до 220 В для систем 220/380 В у ШПС и ПВС/АБС; до 380 В у ШВО; до 42 В переменного тока и 80 В постоянного тока у ШВП-2, ШВП-2нг(А)-LS и ШВП-3.
• По пожарной опасности изоляции: исполнения нг(А)-LS с изоляцией пониженной пожарной опасности и низким газо- и дымовыделением и марки без индекса.
• По защитному покрову: шнур ШВО с оплеткой из хлопчатобумажных или синтетических нитей; остальные марки категории без оплетки.
• По назначению: присоединительные провода и шнуры и провод заземления ПЗ.

Марки и расшифровка

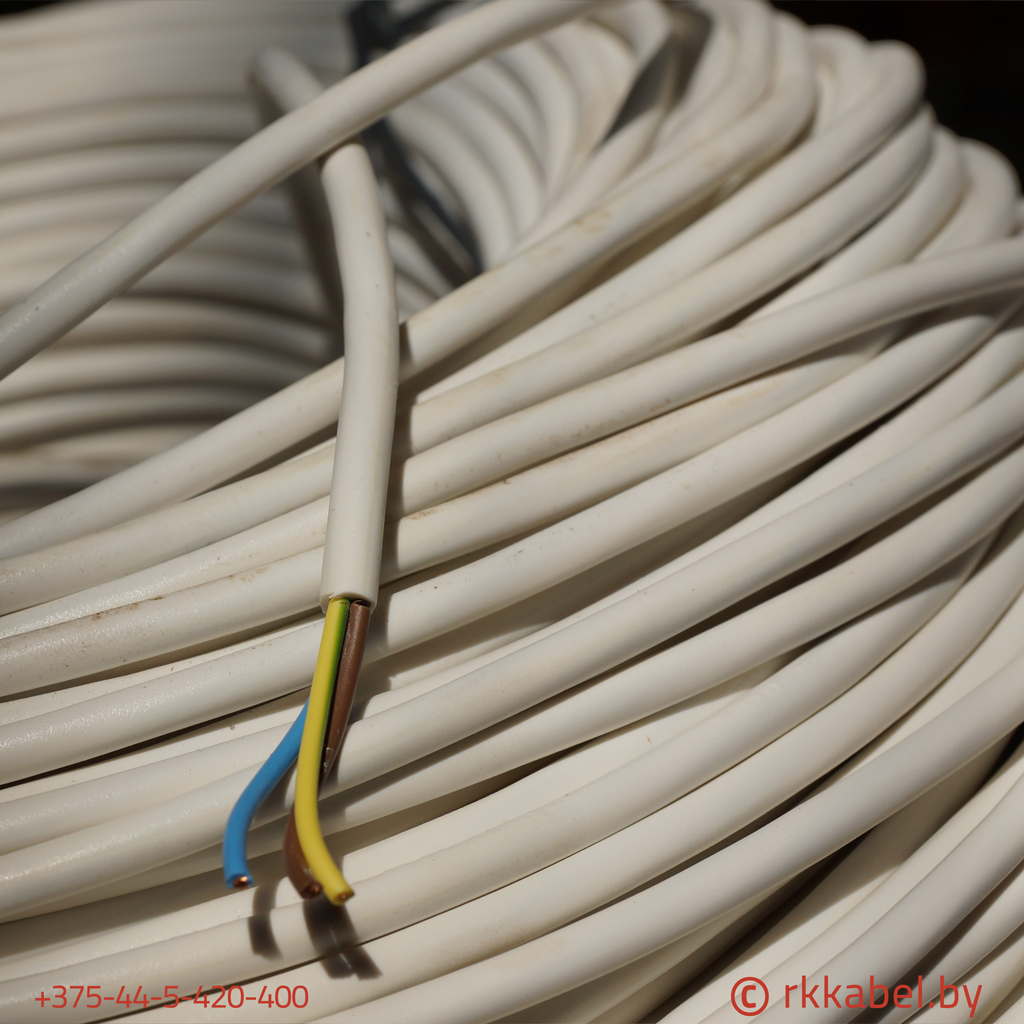

• ПВС: провод со скрученными жилами, с ПВХ оболочкой и изоляцией, гибкий, на напряжение до 380 В для систем 380/660 В.
• ПВС-Т: то же в облегченном исполнении, на напряжение до 380 В для систем 380/380 В.
• ПВС-ТТ: провод со скрученными жилами, с изоляцией и утолщенной оболочкой из ПВХ пластиката, гибкий, на напряжение до 380 В для систем 380/660 В.
• ПВС-ТS: провод со скрученными жилами, с ПВХ изоляцией и оболочкой, для стационарной прокладки на напряжение до 380 В для систем 380/660 В.
• ПВС/АБС: провод со скрученными жилами, с изоляцией и оболочкой из теплостойкого ПВХ пластиката, гибкий, на напряжение до 220 В для систем 220/380 В.
• ПВСн: провод со скрученными жилами, с ПВХ оболочкой и изоляцией, гибкий, на напряжение до 380 В для систем 380/380 В; не предназначен для армирования неразборной арматурой.
• ШВВП: шнур с параллельными жилами, с ПВХ изоляцией и оболочкой, гибкий, на напряжение до 380 В для систем 380/380 В. Изоляция двойная: на каждой жиле и общая оболочка поверх, в отличие от ШВП-2, где роль оболочки выполняет общее разделительное основание.
• ШВВП-с: шнур с параллельными жилами, с ПВХ изоляцией и оболочкой, гибкий, на напряжение до 380 В для систем 380/380 В.
• ШВВПнг(А)-LS: шнур с параллельными жилами, с ПВХ изоляцией и оболочкой пониженной пожарной опасности, с низким газо- и дымовыделением, гибкий, на напряжение до 380 В для систем 380/380 В.
• ШВП-2: шнур низковольтный с параллельными жилами, с поливинилхлоридной изоляцией, гибкий.
• ШВП-2нг(А)-LS: шнур низковольтный с параллельными жилами, с ПВХ изоляцией пониженной пожарной опасности с низким газо- и дымовыделением, гибкий.
• ШВП-3: шнур низковольтный с параллельными жилами, с прозрачной ПВХ изоляцией, гибкий.
• ШВП, ШВП-Т, ШПС: шнуры соединительные с параллельно уложенными жилами и оболочкой из поливинилхлоридного пластиката; ШПС на напряжение до 220 В для систем 220/380 В.
• ШВО: шнур гибкий со скрученными изолированными жилами в поливинилхлоридной оболочке, в оплетке из хлопчатобумажных или синтетических нитей, для присоединения нагревательных приборов на напряжение до 380 В. Шнур ШРВО — отдельная марка с изоляцией из кремнийорганической резины.
• ПЗ: провод заземления для заземления и опережающей защиты от токов короткого замыкания, с медной многопроволочной жилой и изоляцией из прозрачного ПВХ пластиката марки К-О-1. Аналогом назван провод АМГ-Т: медный, луженый, неизолированный, гибкий, плетеный, в тропическом исполнении.
• 60227 IEC 52: шнур в облегченной ПВХ оболочке. 60227 IEC 53: шнур в нормальной ПВХ оболочке.

Индекс нг(А)-LS означает изоляцию и оболочку пониженной пожарной опасности с низким газо- и дымовыделением. Индекс RoHS означает применение материалов с малым содержанием опасных веществ в соответствии с Директивой № 2011/65/EU, индекс RoHS/REACH дополнительно означает соответствие Регламенту Европейского парламента и Совета (ЕС) № 1907/2006. Полные наименования марок: ШВВП — это шнур с параллельными жилами, с ПВХ изоляцией и оболочкой, гибкий; ПВС — это провод со скрученными жилами, с ПВХ оболочкой и изоляцией, гибкий.

Где применяется

Провода и шнуры категории присоединяют установки бытового назначения, стиральные машины, холодильники, электроприборы, электроинструменты, средства малой механизации для садоводства, машины и приборы бытового и аналогичного применения к электрической сети номинальным переменным напряжением до 380/660 В и служат для изготовления удлинительных шнуров. Шнур ШПС применяется на напряжение до 220 В для систем 220/380 В.

Шнур ШВО присоединяет нагревательные приборы к сети номинальным напряжением до 380 В. Шнуры ШВП-2, ШВП-2нг(А)-LS и ШВП-3 подключают приемники и усилители динамиков к звуковоспроизводящей аппаратуре, радиоэлектронную аппаратуру, зарядные устройства, переносные лампы автомобилей и другое электрооборудование на напряжение до 42 В переменного тока частотой до 20 кГц включительно или на постоянное напряжение до 80 В включительно.

Провод ПЗ применяется для заземления и опережающей защиты от токов короткого замыкания. Для стационарной прокладки в категории предусмотрена марка ПВС-ТS на напряжение до 380 В для систем 380/660 В; остальные марки категории гибкие.

Что учесть при выборе

• Минимальный радиус изгиба шнура ШВО при эксплуатации не менее четырех наружных диаметров шнура.
• Минимальный радиус изгиба провода ПЗ при эксплуатации не менее пяти диаметров для жил сечением до 50 мм² и не менее десяти диаметров для сечения 70 мм² и выше.
• Шнуры ШВП-2, ШВП-2нг(А)-LS и ШВП-3 эксплуатируются при температуре окружающей среды от -40 °С до +70 °С в условиях фиксированного монтажа и от -15 °С до +70 °С в условиях монтажных изгибов; провод ПЗ от -60 °С до +80 °С и от -15 °С до +80 °С соответственно.
• Максимальная температура токопроводящей жилы при эксплуатации для марок ШВО, ШВВП, ШВП, ШВП-Т, ШПС и ШВП-2 не более 70 °С.
• Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины и температуру 20 °С, на период эксплуатации и хранения не более 120 % значений ГОСТ 22483 (ТУ BY 500017371.070-2012).
• Строительная длина марок категории 100 м, шнура ШВО 10 м.

Марки в этой категории

Как выбрать

• Присоединение бытовых приборов и изготовление удлинительных шнуров на напряжение до 380/660 В: провода ПВС и ПВС-Т со скрученными жилами.
• Стационарная прокладка: ПВС-ТS, сечения от 6,0 до 16,0 мм².
• Утолщенная оболочка из ПВХ пластиката: ПВС-ТТ.
• Параллельно уложенные жилы: шнур ШВВП с сечениями 0,35; 0,5 и 0,75 мм² и шнур ШВВП-с с сечениями 0,5 и 0,75 мм².
• Требования по газо- и дымовыделению: исполнения нг(А)-LS, шнуры ШВВПнг(А)-LS и ШВП-2нг(А)-LS; не распространяет горение при прокладке в пучках шнур ШВП-2нг(А)-LS.
• Напряжение до 42 В переменного или до 80 В постоянного тока: ШВП-2, ШВП-2нг(А)-LS и ШВП-3; присоединение нагревательных приборов: ШВО; заземление: ПЗ сечением от 10 до 120 мм².

Жилы, сечения, напряжение

Строительная длина 100 м, у шнура ШВО 10 м. Срок службы: ШВП-2, ШВП-2нг(А)-LS и ШВП-3 15 лет; ПВС, ПВС-Т, ШВП, ШВП-Т и ШПС 10 лет; ШВВП 6 лет; ПЗ 5 лет; ШВО 1,5 года. Ресурс по стойкости к знакопеременным деформациям изгиба: ШВО не менее 30000 циклов, ШВВП не менее 15000 циклов.

По каким ТНПА

• ПВС, ПВСн: ГОСТ 7399-97.
• ПВС-Т, ПВС-ТS, ПВС-ТТ, ПВС/АБС: ТУ РБ 500017371.019-2001.
• ШВВП: ГОСТ 7399-97; сечение 2х0,35 по ТУ BY 500017371.070-2012.
• ШВВП-с: ТУ РБ 500017371.019-2001.
• ШВВПнг(А)-LS: ТУ BY 500017371.066-2011.
• ШВП-2, ШВП-2нг(А)-LS, ШВП-3: ТУ BY 500017371.070-2012.
• 60227 IEC 52, 60227 IEC 53, исполнения RoHS: ГОСТ IEC 60227-5-2013.
• ШВО: ТУ РБ 05755944.014-99.
• ПЗ: ТУ BY 500017371.035-2006.
• Токопроводящие жилы: ГОСТ 22483-77, классы 2, 3, 4 и 5.

Частые вопросы

Чем ПВС отличается от ШВВП?

Расположением жил и сечениями. У провода ПВС изолированные жилы скручены, число жил от 2 до 5, сечения от 0,20 до 25,0 мм²; при скрутке четырех и пяти жил допускается скрутка вокруг корделя из поливинилхлоридного пластиката. У шнура ШВВП жилы уложены параллельно, сечения 0,35; 0,5 и 0,75 мм², жила класса 5 по ГОСТ 22483-77 до сечения 4,0 мм². Оболочка из поливинилхлоридного пластиката есть у обеих марок. Напряжение разное: провод ПВС рассчитан на 380 В для систем 380/660 В, шнур ШВВП на 380 В для систем 380/380 В.

Чем ПВС-Т отличается от ПВС?

Исполнением и ТНПА. ПВС-Т — это провод со скрученными жилами, с ПВХ изоляцией и оболочкой, гибкий, облегченный, на напряжение до 380 В для систем 380/380 В по ТУ РБ 500017371.019-2001. Провод ПВС изготавливается по ГОСТ 7399-97. В поставке присутствуют обе марки — ПВС и ПВС-Т.

Какая марка категории пригодна для стационарной прокладки?

ПВС-ТS: провод со скрученными жилами, с ПВХ изоляцией и оболочкой, для стационарной прокладки на напряжение до 380 В для систем 380/660 В по ТУ РБ 500017371.019-2001, типоразмеры от 2х6,0 до 5х16,0 мм². Остальные марки категории гибкие и предназначены для присоединения приборов и изготовления удлинительных шнуров.

Что означает индекс нг(А)-LS?

Изоляцию и оболочку пониженной пожарной опасности с низким газо- и дымовыделением. Шнур ШВП-2нг(А)-LS не распространяет горение при прокладке в пучках; шнур ШВВП и провод ПЗ не распространяют горение при одиночной прокладке. Для изоляции ШВП-2нг(А)-LS ТУ BY 500017371.070-2012 задает кислородный индекс не менее 30 %, выделение галогеноводородных кислот не более 140 мг/г, коэффициент дымообразования не более 500 м²/кг и снижение светового потока в испытательной камере не более чем на 50 %.

Какой провод категории предназначен для заземления?

Провод ПЗ по ТУ BY 500017371.035-2006: одна медная многопроволочная жила, изоляция из прозрачного поливинилхлоридного пластиката марки К-О-1, сечения 10; 16; 25; 35; 50; 70; 95 и 120 мм². Назначение: заземление и опережающая защита от токов короткого замыкания. Эксплуатация при температуре окружающей среды от -60 °С до +80 °С в условиях фиксированного монтажа и от -15 °С до +80 °С в условиях монтажных изгибов.
