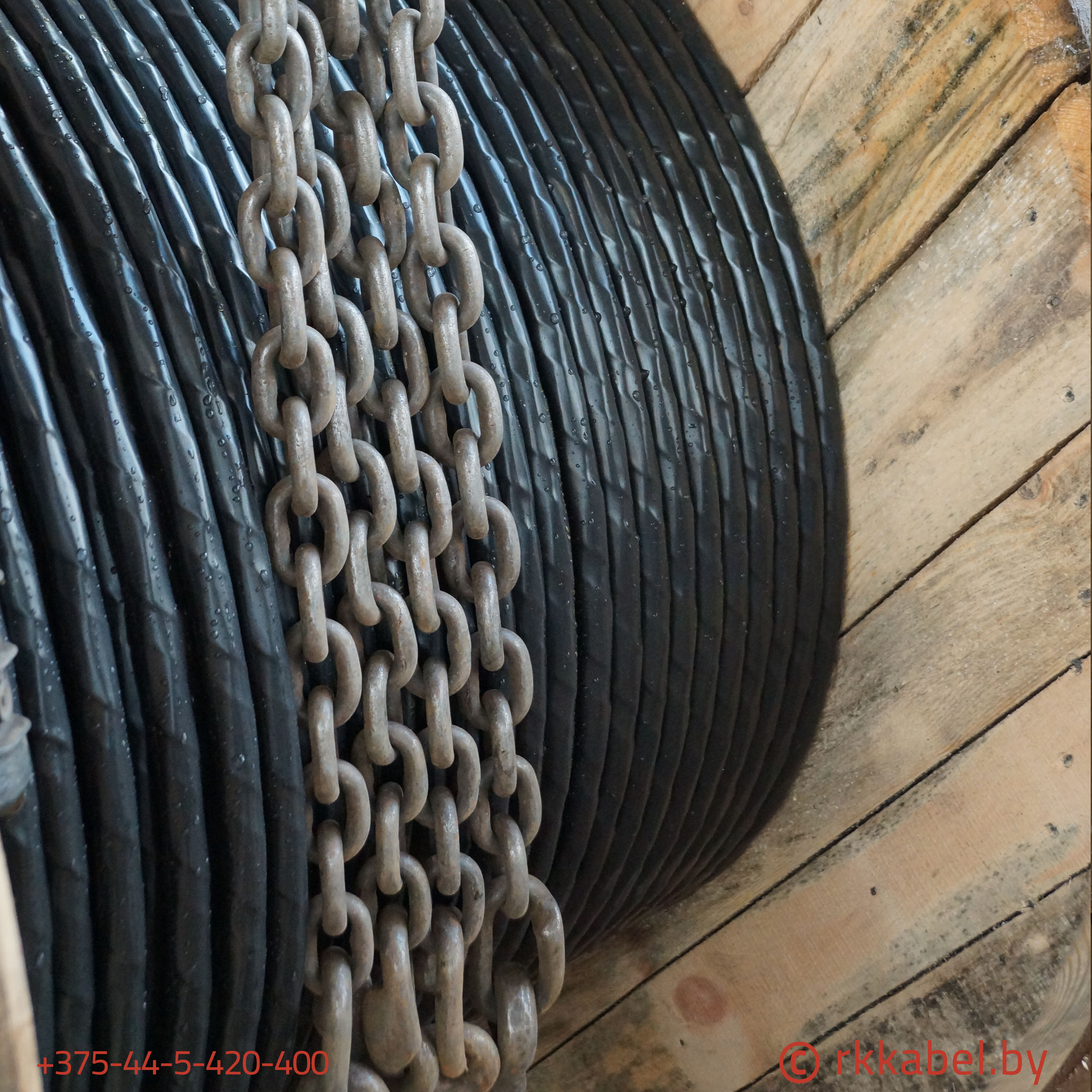

Область применения кабеля МКЭШв, МКЭШвнг(А), МКЭШвнг(А)-LS
Кабель МКЭШв, МКЭШвнг(А), МКЭШвнг(А)-LS (пр-во "Щучинский завод "Автопровод") предназначен для формирования информационных полевых шин, используется для подключения датчиков с цифровым частотно-модулированным сигналом, сигналом 4-20 мА, по интерфейсу HART, RS485, RS482, RS422 и другим интерфейсам, требующим использование «витой пары» в качестве канала приема/передачи данных.
*ЦЕНА ПО ЗАПРОСУ - ПОЗИЦИЯ НЕ СКЛАДСКАЯ, ИЗГОТАВЛИВАЕТСЯ ПОД ЗАКАЗ, МИНИМАЛЬНЫЕ НОРМЫ УТОЧНЯТЬ ПО ТЕЛЕФОНУ +375 44 5-420-400
| Наименование | ТНПА | Ед. изм. | Цена в бел. руб. без НДС |
|---|---|---|---|
| ПуГВ-1х0.5 | ТУ 16-705.501-2010 | м | 1.574 |
| МКЭШв-1х2х0.5 | ТУ BY 500017371.068-2012 | км | 1573,85 |
| МКЭШв-1х(2х0.5)э | — // — | км | Цена по запросу |
| МКЭШв-1х2х0.75 | — // — | км | Цена по запросу |
| МКЭШв-1х(2х0.75)э | — // — | км | Цена по запросу |
| МКЭШв-1х2х1.0 | — // — | км | Цена по запросу |
| МКЭШв-1х(2х1.0)э | — // — | км | Цена по запросу |
| МКЭШв-1х2х1.5 | — // — | км | Цена по запросу |
| МКЭШв-1х(2х1.5)э | — // — | км | Цена по запросу |
| МКЭШв-1х2х2.5 | — // — | км | Цена по запросу |
| МКЭШв-2х2х0.5 | — // — | км | Цена по запросу |
| МКЭШв-2х(2х0.5)э | — // — | км | Цена по запросу |
| МКЭШв-2х2х0.75 | — // — | км | 3216,49 |
| МКЭШв-2х(2х0.75)э | — // — | км | 3977,27 |
| МКЭШв-2х2х1.0 | — // — | км | Цена по запросу |
| МКЭШв-2х(2х1.0)э | — // — | км | Цена по запросу |
| МКЭШв-2х2х1.5 | — // — | км | Цена по запросу |
| МКЭШв-2х(2х1.5)э | — // — | км | Цена по запросу |
| МКЭШв-2х2х2.5 | — // — | км | Цена по запросу |
| МКЭШв-3х2х0.5 | — // — | км | Цена по запросу |
| МКЭШв-3х(2х0.5)э | — // — | км | Цена по запросу |
| МКЭШв-3х2х0.75 | — // — | км | Цена по запросу |
| МКЭШв-3х(2х0.75)э | — // — | км | Цена по запросу |
| МКЭШв-3х(2х1.0)э | — // — | км | Цена по запросу |
| МКЭШв-3х2х1.0 | — // — | км | 4913,87 |
| МКЭШв-3х2х1.5 | — // — | км | 6604,09 |
| МКЭШв-3х(2х1.5)э | — // — | км | 8273,52 |
| МКЭШв-4х(2х0.5)э | — // — | км | 5992,89 |
| МКЭШв-4х2х0.5 | — // — | км | 4032,29 |
| МКЭШв-4х2х0.75 | — // — | км | 5079,41 |
| МКЭШв-4х(2х0.75)э | — // — | км | 7226,26 |
| МКЭШв-4х2х1.0 | — // — | км | 6146,5 |
| МКЭШв-4х(2х1.0)э | — // — | км | 8048,45 |
| МКЭШв-4х2х1.5 | — // — | км | 8210,82 |
| МКЭШв-4х(2х1.5)э | — // — | км | 10270,08 |
| МКЭШв-5х2х0.5 | — // — | км | 4755,24 |
| МКЭШв-5х(2х0.5)э | — // — | км | 7351,42 |
Конструкция
Токопроводящая жила МКЭШв, МКЭШвнг(А), МКЭШвнг(А)-LS изготавливаются из медной луженой проволоки и соответствовать классу 4 по ТУ BY 500017371.068-2012
Кабель МКЭШв, МКЭШвнг(А), МКЭШвнг(А)-LS Т имеет токопроводящие жилы изолированые ПВХ пластикатом, для кабелей исполнения нг-LS - ПВХ пластикатом пониженной горючести с низким дымо- и газовыделением
Скрутка МКЭШв, МКЭШвнг(А), МКЭШвнг(А)-LS
Изолированные токопроводящие жилы скручены между собой в пары с шагом не более 80 мм. В каждой паре изолированные жилы должны отличаться друг от друга цветом изоляции.
Пары должны быть скручены в сердечник повивной или пучковой скруткой. В каждом повиве сердечника должны быть две счетные пары жил, отличающиеся цветом друг от друга и от остальных пар повива. Счетные пары должны располагаться рядом. Поверх скрученных пар должна быть наложена с перекрытием полиамидная или полиэтилентерефталатная пленка - скрепляющая обмотка. Допускается местные разрывы пленки. Допускается кабели без экранирующей оплетки изготавливать без пленки. Допускается продольное наложение пленки.
1, 2, 3, 4, 5, 6, 7, 8, 10, 12, 14, 16, 19
0,5; 0,75; 1,0; 1,2; 1,5
Технические характеристики
-70°С
+70°С
50 м
15 лет
Требования по дымообразованию
Дымообразование при горении и тлении кабелей МКШвнг(А)-LS, МКЭШвнг(А)-LS не должно приводить к снижению светового потока в испытательной камере более чем на 50 %.
Коэффициент дымообразования материалов, применяемых в качестве изоляции и оболочки кабелей МКШвнг(А)-LS, МКЭШвнг(А)-LS, должен быть не более 500м² /кг. Показатель токсичности продуктов горения материалов, применяемых в качестве изоляции и оболочки кабелей МКШвнг(А)-LS, МКЭШвнг(А)-LS должен быть не менее 120 г/м³.
Электрическое сопротивление изоляции кабелей, пересчитанное на 1 км длины и температуру 20°С, должно быть не менее 10 МОм, при температуре 70°С - не менее 0,1 МОм
Посмотреть цену на кабель монтажный МКЭШв, МКЭШвнг(А), МКЭШвнг(А)-LS в Минске можно в разделе ПРАЙС-ЛИСТ. Если Вы хотите купить кабель МКЭШв, МКЭШвнг(А), МКЭШвнг(А)-LS по низкой цене, Вы можете позвонить нам по тел. +375-44-5420-400, +375 17 390-94-15 (16,17) или прислать заявку на наш e-mail: info@rkkabel.by
