Кабели и провода монтажные

Что такое монтажный кабель

Монтажный кабель — это многожильный кабель для фиксированного межприборного монтажа электрических устройств, для соединения электронной и электрической аппаратуры, приборов АТС и коммутационных аппаратов при номинальном переменном напряжении до 500 В частоты до 400 Гц или постоянном напряжении до 750 В. В ту же категорию входят монтажные провода: одножильные, двухжильные и трехжильные изделия для внутриприборных, внутриблочных и межблочных соединений.

Конструктивный признак группы: медная жила малого сечения, от 0,03 до 2,5 мм². У марок МГШВ, НВ, НВЭ, МКШ, МКЭШ, МКЭШв, НПнг(С)-HF и НПЭнг(С)-HF жила луженая, у марок с буквой М в обозначении (НВМ, НВМЭ, МКШМ, НПМнг(С)-HF, НПМЭнг(С)-HF) медная нелуженая. Экранированные исполнения обозначаются буквой Э и несут поверх изоляции оплетку из медных проволок.

Диапазон рабочих температур зависит от марки: от -50 до +70 °С у МКШ и МКЭШ, от -60 до +70 °С у МКЭШв, от -40 до +70 °С у МГШВ, МГШВЭ и МГШВЭВ, от -50 до +105 °С у НВ, НВЭ, НВМ и НВМЭ, от -60 до +220 °С у МГТФ и МГТФЭ.

Для чего нужен монтажный кабель

• Межприборный монтаж: соединение электронной и электрической аппаратуры, приборов АТС и коммутационных аппаратов кабелями МКШ на 2, 3, 4, 5, 7, 10, 14, 16 и 19 жил и МКЭШ на 2, 3, 4, 5, 7, 10, 14 и 19 жил.
• Внутриприборные и межблочные соединения: фиксированный и подвижный монтаж проводами МГШВ, МГШВЭ, МГШВЭВ, МГТФ и МГТФЭ, сечения от 0,03 мм².
• Промышленные сети передачи данных: формирование информационных полевых шин, подключение датчиков с цифровым частотно-модулированным сигналом, сигналом 4-20 мА, по интерфейсам HART, RS485, RS482, RS422 кабелями МКЭШв.
• Цепи общепромышленного назначения: работа при номинальном переменном напряжении 600 и 1000 В проводами НВ, НВЭ, НВМ, НВМЭ и НПнг(С)-HF.
• Защита цепей от помех: экранированные исполнения МГШВЭ, МГШВЭВ, НВЭ, НВМЭ, МГТФЭ, МКЭШ, МКЭШв, НПЭнг(С)-HF и НПМЭнг(С)-HF с оплеткой из медных проволок.
• Объекты с повышенными требованиями по пожарной безопасности: прокладка в производственных помещениях с компьютерной и микропроцессорной техникой, в метрополитене, в зданиях с массовым длительным пребыванием людей и в высотных зданиях проводами НПнг(С)-HF.

Как устроен

Токопроводящая жила медная, в большинстве марок многопроволочная, классы гибкости с 1 по 6. У МКШ и МКЭШ жила луженая, класса 4 для сечений 0,35 и 0,5 мм² и класса 2 или 3 для сечения 0,75 мм² по ГОСТ 22483-77. У МГШВ, МГШВЭ и МГШВЭВ жила из медных проволок, луженых оловянно-свинцовым припоем, скрученная, класса 4 или 5 по ГОСТ 22483-77. У НВ и НВЭ жила луженая класса 3, 4 или 5, у НВМ и НВМЭ нелуженая класса 3 или 4 по ГОСТ 22483-77. У МКЭШв жила из медной луженой проволоки класса 4 по ТУ BY 500017371.068-2012. У НПнг(С)-HF и НПЭнг(С)-HF жила медная луженая, у НПМнг(С)-HF и НПМЭнг(С)-HF медная.

Изоляция различается по маркам. У МКШ, МКЭШ и МКЭШв она из поливинилхлоридного пластиката, у исполнений нг(А)-LS поливинилхлоридный пластикат пониженной пожарной опасности с низким газо- и дымовыделением. У МГШВ, МГШВЭ и МГШВЭВ изоляция комбинированная: два слоя полиэфирной нити во взаимно противоположных направлениях и поливинилхлоридный пластикат. У НВ, НВЭ, НВМ и НВМЭ поливинилхлоридный пластикат, для расцветки применяется семь цветов, расцветка сплошная или в виде полос и оговаривается при заказе. У МГТФ и МГТФЭ изоляция выполнена обмоткой пленкой из фторопласта. У проводов группы НПнг(С)-HF изоляция из полимерных композиций, не содержащих галогенов.

Экран накладывается поверх изоляции только у марок с буквой Э. У МГШВЭ и МГШВЭВ экран выполнен из медных проволок номинальным диаметром не более 0,13 мм, луженых оловянно-свинцовым припоем с номинальным содержанием олова не менее 40 %; под экранирующей оплеткой допускается полиэтилентерефталатная пленка. У НВЭ экран в виде оплетки из медных луженых проволок, у НВМЭ из медных проволок, плотность оплетки не менее 70 %. У МГТФЭ экран в виде оплетки из медных луженых проволок. У МКЭШ экран из медной проволоки, коэффициент поверхностной плотности экрана не менее 65 %. У НПЭнг(С)-HF экран из медных проволок, луженых оловом, у НПМЭнг(С)-HF из медных проволок, плотность оплетки не менее 70 %.

Оболочка из поливинилхлоридного пластиката есть у кабелей МКШ и МКЭШ, у исполнений нг(А) она пониженной горючести, у исполнений нг(А)-LS пониженной пожарной опасности с низким газо- и дымовыделением. У провода МГШВЭВ оболочка из поливинилхлоридного пластиката наложена на экранирующую оплетку, у МГШВЭВнг(С) оболочка из поливинилхлоридного пластиката пониженной пожароопасности. Провода МГШВ, НВ, НВЭ, НВМ, НВМЭ, МГТФ и МГТФЭ выпускаются без оболочки.

Скрутка сердечника у многожильных марок нормируется отдельно. У МКШ и МКЭШ изолированные жилы скручены в кабель, в каждом повиве две счетные жилы, отличающиеся цветом друг от друга и от остальных жил повива; поверх скрученных жил кабеля МКЭШ накладывается полиэтилентерефталатная пленка. У парных исполнений МКЭШв изолированные жилы скручены в пары с шагом не более 80 мм, в каждой паре жилы отличаются цветом изоляции, пары скручены в сердечник повивной или пучковой скруткой, в каждом повиве две счетные пары расположены рядом; поверх скрученных пар наложена с перекрытием полиамидная или полиэтилентерефталатная пленка. При этом у МКЭШв есть и непарные исполнения, например 2х0,5, 10х0,75 и МКЭКШв-3х0,75, поэтому парная скрутка не является признаком всей группы.

Какие бывают

• По наличию экрана: без экрана МГШВ, НВ, НВМ, МГТФ, МКШ, НПнг(С)-HF и НПМнг(С)-HF; с экраном МГШВЭ, МГШВЭВ, НВЭ, НВМЭ, МГТФЭ, МКЭШ, МКЭШв, НПЭнг(С)-HF и НПМЭнг(С)-HF.
• По материалу изоляции: поливинилхлоридный пластикат у МКШ, МКЭШ, МКЭШв, НВ, НВЭ, НВМ и НВМЭ; комбинированная волокнистая и поливинилхлоридная изоляция у МГШВ, МГШВЭ и МГШВЭВ; обмотка пленкой из фторопласта у МГТФ и МГТФЭ; полимерные композиции без галогенов у группы НПнг(С)-HF.
• По пожарной опасности: базовые исполнения; нг(А) с оболочкой пониженной горючести; нг(А)-LS с изоляцией и оболочкой пониженной пожарной опасности и низким газо- и дымовыделением; нг(С)-HF без галогенов; МКЭШвнг(А)-FRLS по отдельным ТУ.
• По материалу жилы: луженая медная жила у МГШВ, НВ, НВЭ, МКШ, МКЭШ, МКЭШв, НПнг(С)-HF и НПЭнг(С)-HF; нелуженая медная у НВМ, НВМЭ, МКШМ, НПМнг(С)-HF и НПМЭнг(С)-HF.
• По конструкции сердечника: одиночные и параллельно уложенные жилы у монтажных проводов; скрутка жил в кабель у МКШ и МКЭШ; скрутка жил в пары и пар в сердечник у парных исполнений МКЭШв; есть и непарные исполнения вида 2х0,5, 10х0,75 и МКЭКШв-3х0,75.

Марки и расшифровка

• МКШ: кабель многожильный монтажный с гибкими лужеными жилами, с изоляцией из ПВХ пластиката, в оболочке из ПВХ пластиката.
• МКШМ: кабель многожильный монтажный с медными гибкими жилами, с изоляцией из ПВХ пластиката, в оболочке из ПВХ пластиката.
• МКШнг(А): то же, что МКШ, в оболочке из ПВХ пластиката пониженной горючести.
• МКШнг(А)-LS: то же, что МКШ, с изоляцией и оболочкой из ПВХ пластиката пониженной пожарной опасности с низким газо- и дымовыделением.
• МКЭШ: кабель многожильный монтажный с гибкими лужеными жилами, с изоляцией из ПВХ пластиката, в медной экранирующей оплетке, в оболочке из ПВХ пластиката.
• МКЭШнг(А): то же, что МКЭШ, в оболочке из ПВХ пластиката пониженной горючести.
• МКЭШнг(А)-LS: то же, что МКЭШ, с изоляцией и оболочкой из ПВХ пластиката пониженной пожарной опасности с низким газо- и дымовыделением.

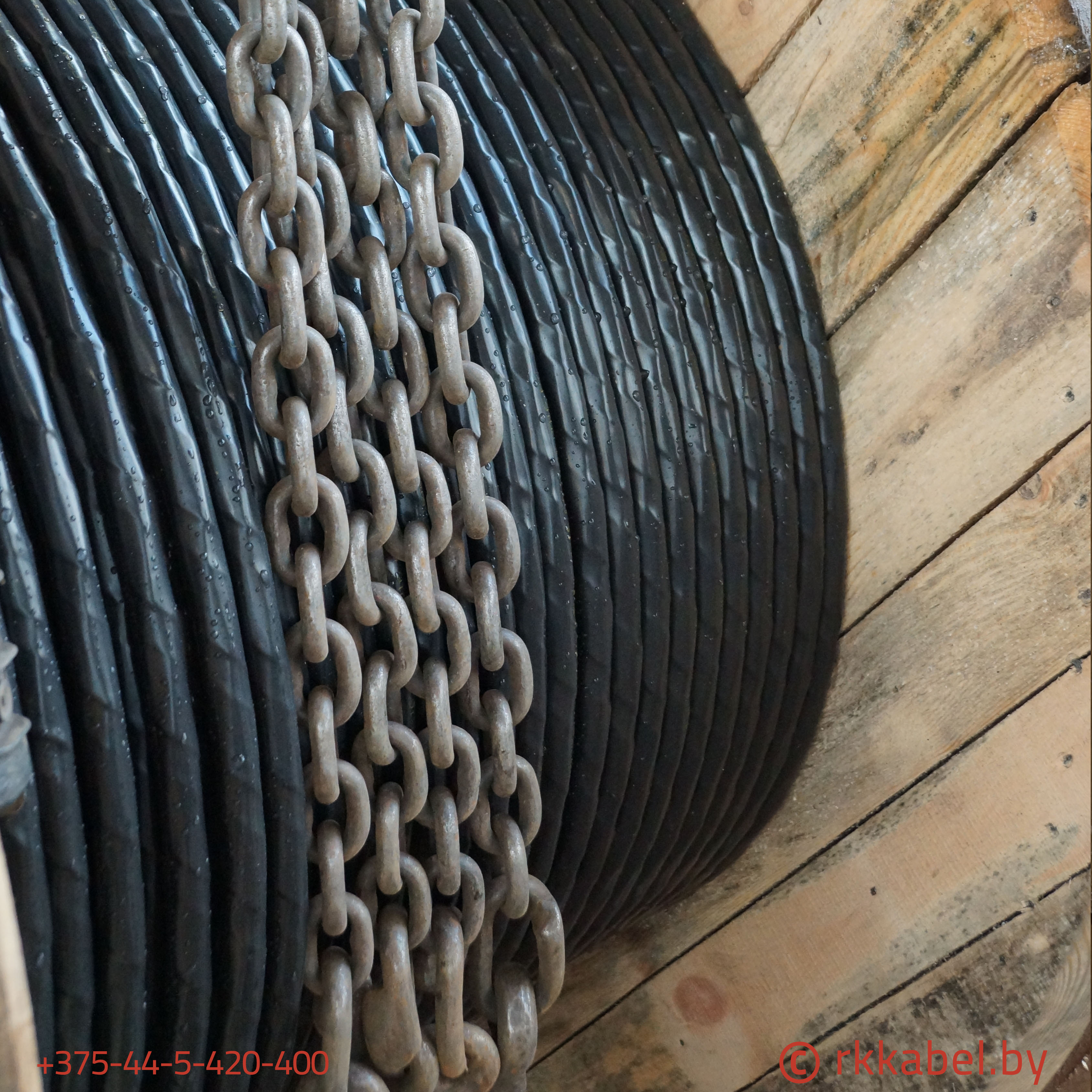

• МКЭШв, МКЭШвнг(А), МКЭШвнг(А)-LS: кабели монтажные для промышленных сетей передачи данных с витой парой; изоляция жил из ПВХ пластиката, у исполнений нг(А)-LS из ПВХ пластиката пониженной горючести с низким дымо- и газовыделением.

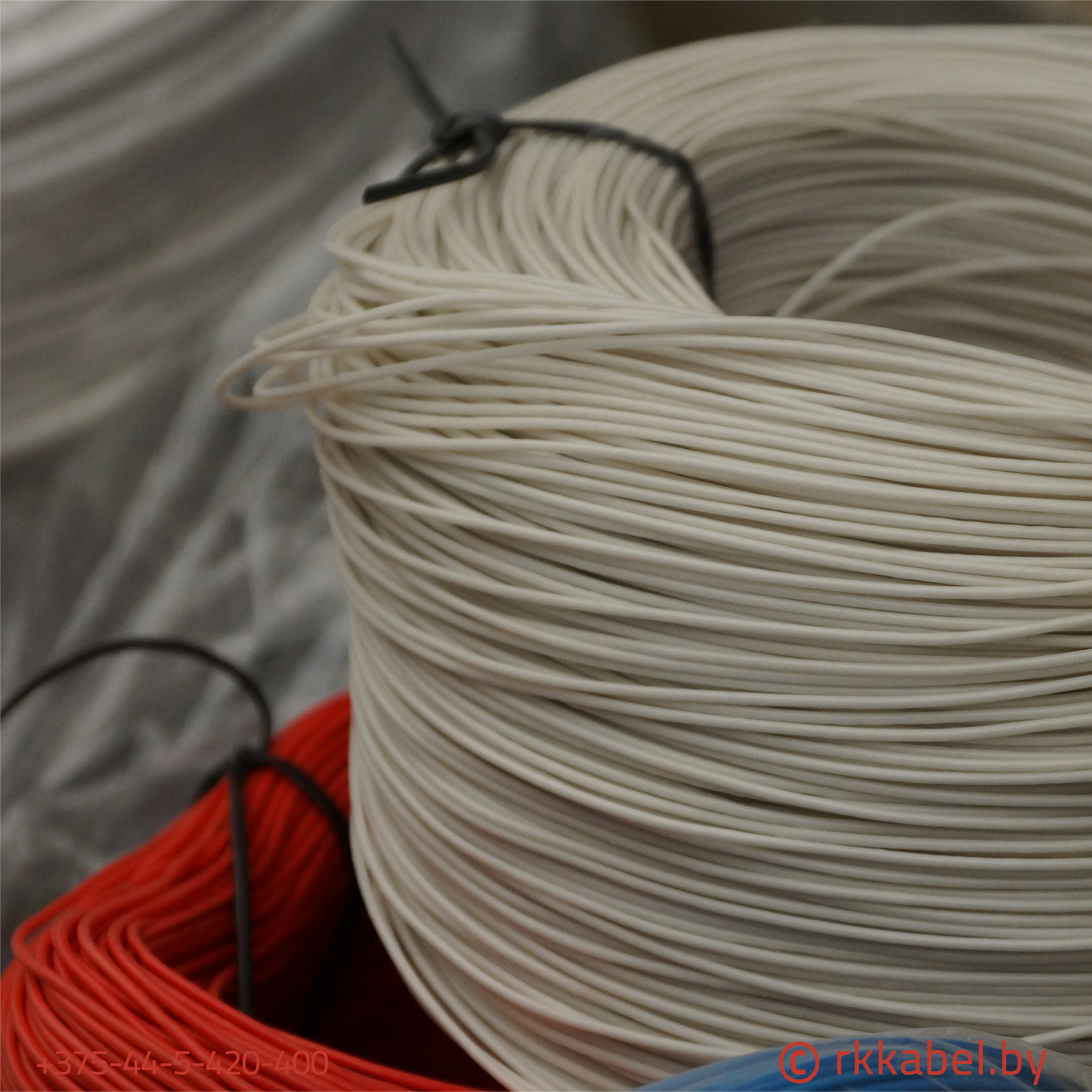

• МГШВ: провод монтажный гибкий с комбинированной волокнистой и поливинилхлоридной изоляцией, без экрана.
• МГШВЭ: то же, что МГШВ, в экране из медной луженой проволоки.
• МГШВЭВ: то же, что МГШВЭ, в оболочке из ПВХ пластиката.
• НВ, НВЭ: провода монтажные с изоляцией из ПВХ пластиката и медной луженой жилой; у НВЭ поверх изоляции оплетка из медных луженых проволок.
• НВМ, НВМЭ: то же с медной нелуженой жилой; у НВМЭ оплетка из медных проволок.
• МГТФ, МГТФЭ: провода монтажные гибкие с изоляцией обмоткой пленкой из фторопласта; у МГТФЭ экран в виде оплетки из медных луженых проволок.
• НПнг(С)-HF: провод с медной луженой жилой, с изоляцией из полимерных композиций, не содержащих галогенов.
• НПЭнг(С)-HF: провод с медной луженой жилой, с изоляцией из полимерных композиций, не содержащих галогенов, экранированный.
• НПМнг(С)-HF: провод с медной жилой, с изоляцией из полимерных композиций, не содержащих галогенов.
• НПМЭнг(С)-HF: провод с медной жилой, с изоляцией из полимерных композиций, не содержащих галогенов, экранированный.

Для кабелей МКШ и МКЭШ: М означает «монтажный», К «кабель», Ш оболочку из ПВХ пластиката; буква Э означает медную экранирующую оплетку, буква М в марке МКШМ означает медные нелуженые жилы. Для проводов группы НПнг(С)-HF: Н означает «провод монтажный», П изоляцию из полимерной композиции, нг(С) отсутствие распространения горения при групповой прокладке (класс пожарной опасности С), HF отсутствие галогенов (Halogen Free). Индекс нг(А) означает оболочку из ПВХ пластиката пониженной горючести, индекс нг(А)-LS изоляцию и оболочку из ПВХ пластиката пониженной пожарной опасности с низким газо- и дымовыделением. Двухжильные экранированные исполнения с параллельно уложенными жилами обозначаются маркой с добавлением индекса «п»: МГШВЭп и МГШВЭВп.

Полные наименования марок: МГШВ — это провод с медной луженой жилой, с волокнистой и ПВХ изоляцией; МГТФ — это провод монтажный теплостойкий, одножильный с жилой из медных проволок, с изоляцией из фторопласта; НВ — это провод монтажный с жилой из медных луженых проволок с изоляцией из поливинилхлоридного пластиката. Буква «К» в МКЭКШв означает броню из стальных оцинкованных круглых проволок, буква «Э» означает наличие экрана, индекс FRLS означает огнестойкое исполнение с изоляцией из керамообразующей кремнийорганической резины и пониженную пожарную опасность с низким дымо- и газовыделением.

Где применяется

Кабели МКШ и МКЭШ применяются для фиксированного межприборного монтажа электрических устройств, для соединения электронной и электрической аппаратуры и приборов АТС и коммутационных аппаратов. Кабели МКЭШв применяются для формирования информационных полевых шин и подключения датчиков с цифровым частотно-модулированным сигналом, сигналом 4-20 мА, по интерфейсам HART, RS485, RS482, RS422 и другим интерфейсам, требующим использование витой пары в качестве канала приема и передачи данных.

Провода МГТФ и МГТФЭ применяются при монтаже электрической аппаратуры, для подвижного и фиксированного монтажа внутриблочных, межблочных, внутриприборных и межприборных соединений; они предназначены для эксплуатации на суше, реках, озерах и на море в макроклиматических районах с умеренным и холодным климатом. Провода НВ, НВЭ, НВМ и НВМЭ применяются в цепях электрических устройств общепромышленного назначения.

Область применения проводов НПнг(С)-HF охватывает, но не ограничивается, прокладку во внутренних электроустановках, межблочный монтаж радиоэлектронной аппаратуры и приборов, а также здания и сооружения с массовым пребыванием людей, в том числе многофункциональные высотные здания и здания-комплексы, в которых установлена компьютерная и микропроцессорная техника, и метрополитен.

Что учесть при выборе

• Монтаж проводов НПнг(С)-HF, НПЭнг(С)-HF, НПМнг(С)-HF и НПМЭнг(С)-HF должен проводиться при температуре не ниже минус 15 °С; минимальный радиус изгиба провода при монтаже и эксплуатации должен быть не менее 5 диаметров (ТУ BY 500017371.092-2020).
• При нагреве проводов МГТФ свыше 250 °С, а также при сжигании отходов проводов выделяются токсичные газы. Эксплуатация проводов в условиях резкой смены температур не рекомендуется.
• Провода МГШВ, МГШВЭ, МГШВЭВ не распространяют горение при одиночной прокладке; провода НВ, НВЭ, НВМ и НВМЭ не распространяют горение.
• Электрическое сопротивление изоляции кабелей МКШ и МКЭШ, пересчитанное на 1 км длины и температуру 20 °С, при приемке и поставке должно быть не менее 10 МОм.
• Дымообразование при горении и тлении кабелей МКЭШвнг(А)-LS не должно приводить к снижению светового потока в испытательной камере более чем на 50 %; коэффициент дымообразования материалов изоляции и оболочки должен быть не более 500 м²/кг.

Марки в этой категории

Как выбрать

• Межприборный монтаж приборов АТС и коммутационных аппаратов: МКШ на 2, 3, 4, 5, 7, 10, 14, 16 и 19 жил, при требовании экранирования МКЭШ на 2, 3, 4, 5, 7, 10, 14 и 19 жил.
• Промышленная сеть передачи данных по витой паре, интерфейсы HART, RS485, RS482, RS422 и сигнал 4-20 мА: МКЭШв на 1, 2, 3, 4, 5, 6, 7, 8, 10, 12, 14, 16 и 19 пар, МКЭШвнг(А) дополнительно на 20, 24 и 27 пар, МКЭШвнг(А)-LS дополнительно на 9 и 20 пар.
• Внутриприборные соединения с сечениями от 0,12 мм²: МГШВ, экранированное исполнение МГШВЭ, экранированное исполнение с оболочкой МГШВЭВ.
• Рабочая температура выше +105 °С или ниже -50 °С: МГТФ и МГТФЭ с диапазоном от -60 до +220 °С, МКЭШв с нижней границей до -60 °С.
• Цепи общепромышленного назначения на 600 и 1000 В частоты до 5000 Гц: НВ и НВЭ с луженой жилой либо НВМ и НВМЭ с нелуженой.
• Групповая прокладка в зданиях с массовым пребыванием людей и требование по отсутствию галогенов: НПнг(С)-HF, экранированное исполнение НПЭнг(С)-HF.

Жилы, сечения, напряжение

Строительная длина: 1000 м у НВ, НВЭ, НВМ и НВМЭ, 300 м у МКШ и МКЭШ, 200 м у группы НПнг(С)-HF, 50 м у МКЭШв и у МГШВ, 15 м у МГТФ. Срок службы: 20 лет у МГШВ, МГШВЭ, МГШВЭВ, МГТФ и МГТФЭ, 15 лет у НВ, НВЭ, НВМ, НВМЭ, МКШ, МКЭШ и МКЭШв. Класс гибкости жилы МГТФ и МГТФЭ 5 или 6.

Провода группы НПнг(С)-HF работают при температуре от -60 до +85 °С, срок службы не менее 15 лет.

По каким ТНПА

• МКШ, МКШнг(А), МКШнг(А)-LS, МКЭШ, МКЭШнг(А), МКЭШнг(А)-LS: ТУ BY 500017371.063-2011, ГОСТ 10348-80.
• МКЭШв, МКЭШвнг(А), МКЭШвнг(А)-LS, МКЭКШв, МКЭКШвнг(А), МКЭКШвнг(А)-LS: ТУ BY 500017371.068-2012.
• МКЭШвнг(А)-FRLS: ТУ BY 500017371.079-2016.
• МГШВ, МГШВЭ, МГШВЭВ: ТУ BY 500017371.046-2008, ТУ 16-505.437-82.
• НВ, НВЭ, НВМ, НВМЭ: ГОСТ 17515-72.
• МГТФ, МГТФЭ: ТУ BY 500017371.106-2024, ТУ 16-505.185-71.
• НПнг(С)-HF, НПЭнг(С)-HF, НПМнг(С)-HF, НПМЭнг(С)-HF: ТУ BY 500017371.092-2020.
• Токопроводящие жилы: ГОСТ 22483-77. Это стандарт на токопроводящую жилу, а не ТНПА изделия: по нему задаются классы гибкости жил, в категории применяются классы с 1 по 6. Класс жилы МКЭШв задан не этим стандартом, а ТУ BY 500017371.068-2012.

Частые вопросы

Чем МКШ отличается от МКЭШ?

Наличием экрана. МКШ — это кабель многожильный монтажный с гибкими лужеными жилами, с изоляцией из ПВХ пластиката, в оболочке из ПВХ пластиката. У МКЭШ та же конструкция, но поверх скрученных жил наложена полиэтилентерефталатная пленка и медная экранирующая оплетка с коэффициентом поверхностной плотности не менее 65 %. Обе марки поставляются по ТУ BY 500017371.063-2011.

Чем МКЭШ отличается от МКЭШв?

Это разные марки с разной конструкцией сердечника и разными ТНПА. У МКЭШ изолированные жилы скручены в кабель, счет ведется жилами (2, 3, 4, 5, 7, 10, 14 или 19), ТНПА ТУ BY 500017371.063-2011. У МКЭШв изолированные жилы скручены в пары с шагом не более 80 мм, пары скручены в сердечник повивной или пучковой скруткой, счет ведется парами (у МКЭШв 1, 2, 3, 4, 5, 6, 7, 8, 10, 12, 14, 16 или 19; у МКЭШвнг(А) также 20, 24 и 27; у МКЭШвнг(А)-LS также 9 и 20), ТНПА ТУ BY 500017371.068-2012. МКЭШв предназначен для информационных полевых шин и подключения датчиков по интерфейсам HART, RS485, RS482, RS422.

Какие марки категории выпускаются с экраном?

МГШВЭ и МГШВЭВ с экраном из медных проволок номинальным диаметром не более 0,13 мм, луженых оловянно-свинцовым припоем; НВЭ с оплеткой из медных луженых проволок и НВМЭ с оплеткой из медных проволок, плотность оплетки не менее 70 %; МГТФЭ с оплеткой из медных луженых проволок; МКЭШ и его исполнения нг(А) и нг(А)-LS; вся группа МКЭШв; НПЭнг(С)-HF и НПМЭнг(С)-HF с плотностью оплетки не менее 70 %. Провод МГШВ экрана не имеет: экран есть только у марок с буквой Э в обозначении.

Что означают индексы нг(А), нг(А)-LS и нг(С)-HF?

Индекс нг(А) означает оболочку из ПВХ пластиката пониженной горючести. Индекс нг(А)-LS означает изоляцию и оболочку из ПВХ пластиката пониженной пожарной опасности с низким газо- и дымовыделением. Индекс нг(С)-HF в обозначении провода НПнг(С)-HF означает, что провод не распространяет горение при групповой прокладке по классу пожарной опасности С и не содержит галогенов.

Какой провод категории работает при температуре выше +105 °С?

МГТФ и МГТФЭ. Изоляция выполнена обмоткой пленкой из фторопласта, рабочий диапазон от -60 до +220 °С. У остальных марок категории верхний предел ниже: +105 °С у НВ, НВЭ, НВМ и НВМЭ, +70 °С у МГШВ, МКШ, МКЭШ и МКЭШв.
