Кабели и провода установочные

Что такое установочный провод

Установочный провод — это провод с изоляцией и, у части марок, с оболочкой, предназначенный для электрических установок при стационарной прокладке в осветительных и силовых сетях и для монтажа электрооборудования, машин, механизмов и станков. Номинальное переменное напряжение до 450/750 В частотой до 400 Гц или постоянное до 1000 В.

У проводов, марка которых начинается с Пу, одна, две или три жилы; у кабелей, марка которых начинается с Ку, число жил от 2 до 5. Жила медная или медная луженая, однопроволочная в жестких исполнениях и гибкая в исполнениях с буквой Г. Сечения от 0,5 до 300 мм² в зависимости от марки.

Условия прокладки задает материал изоляции: ПВХ пластикат в базовых исполнениях, ПВХ пластикат пониженной пожарной опасности с низким газо- и дымовыделением в исполнениях нг(А)-LS, полимерные композиции, не содержащие галогенов, в исполнениях нг(А)-HF, кремнийорганическая резина у ПуР и ПуГР. Длительно допустимая температура нагрева жил не более +70 °С, у 60227 IEC 08 до +90 °С, диапазон эксплуатации ПуР и ПуГР от -60 до +200 °С.

Для чего нужен установочный провод

• Осветительные и силовые сети: стационарная прокладка групповых линий на номинальное переменное напряжение до 450/750 В.
• Монтаж оборудования: монтаж электрооборудования, машин, механизмов и станков, монтаж электрических цепей в стальных трубах, коробах и на лотках.
• Прокладка в пучках: исполнения нг(А)-LS не распространяют горение при прокладке в пучках. Исполнения без этого индекса не распространяют горение при одиночной прокладке.
• Цепи без галогенов в продуктах горения: исполнения нг(А)-HF с изоляцией из полимерных композиций, не содержащих галогенов.
• Цепи с повышенной температурой: ПуР и ПуГР с изоляцией из кремнийорганической резины, диапазон эксплуатации от -60 до +200 °С, частота до 15 кГц.
• Заземление: для проводов, используемых только для целей заземления, изоляция имеет зелено-желтую расцветку.

Как устроен

Токопроводящая жила медная или медная луженая. Однопроволочная жила у ПуВ, ПуВВ, ПуВнг(А)-LS, ПуВВнг(А)-LS, ПуПнг(А)-HF, ПуППнг(А)-HF, КуВВ, КуВВнг(А)-LS и КуППнг(А)-HF; гибкая жила у марок с буквой Г: ПуГВ, ПуГВВ, ПуГВнг(А)-LS, ПуГВВнг(А)-LS, ПуГПнг(А)-HF, ПуГППнг(А)-HF, КуГВВ, КуГВВнг(А)-LS, КуГППнг(А)-HF, ПуГР, 60227 IEC 06 и 60227 IEC 08. У проводов ПВ1, ПВ2, ПВ3, ПВ4 и ПВ6 жила медная, у ПВ1нг(А)-LS, ПВ2нг(А)-LS, ПВ3нг(А)-LS, ПВ4нг(А)-LS и ПВ6нг(А)-LS цифра в марке соответствует классу гибкости жилы по ГОСТ 22483: класс 1, класс 2, класс 3 или 4, класс 5, класс 6. У АПВ и АППВ жила алюминиевая однопроволочная, класс 1 для сечений от 2,5 до 16,0 мм² и класс 2 для сечений от 25,0 до 95,0 мм² по ГОСТ 22483-77.

Изоляция накладывается поверх жилы: ПВХ пластикат у марок с буквой В, ПВХ пластикат пониженной пожарной опасности с низким газо- и дымовыделением у исполнений нг(А)-LS, полимерная композиция, не содержащая галогенов, у исполнений нг(А)-HF, кремнийорганическая тепломорозостойкая резина у ПуР и ПуГР, ПВХ компаунд типа ПВХ/С у 60227 IEC 06 и типа ПВХ/Е у 60227 IEC 08. Изолированные жилы имеют отличительную расцветку, сплошную или в виде двух продольных полос на изоляции натурального цвета.

Оболочки нет у ПуВ, ПуВнг(А)-LS, ПуГВ, ПуГВнг(А)-LS, ПуПнг(А)-HF, ПуГПнг(А)-HF, ПуР, ПуГР, 60227 IEC 06, 60227 IEC 08 и у проводов группы ПВ. Оболочка из того же материала, что и изоляция, предусмотрена у ПуВВ, ПуВВнг(А)-LS, ПуГВВ, ПуГВВнг(А)-LS, ПуППнг(А)-HF, ПуГППнг(А)-HF и у всех кабелей группы Ку. Брони и экрана марки категории не имеют. У плоских ППВ и АППВ изоляция наложена на параллельно уложенные жилы с разделительным основанием номинальной толщиной 0,5 мм и номинальной шириной 1,0 мм.

Какие бывают

• По типу изделия: провода Пу с одной, двумя или тремя жилами и кабели Ку с числом жил от 2 до 5.
• По гибкости жилы: однопроволочная жила в исполнениях без буквы Г, гибкая жила в исполнениях с буквой Г. У группы ПВ гибкость задана цифрой в марке: ПВ1 однопроволочный, ПВ2 гибкий, ПВ3 повышенной гибкости, ПВ4 высокой гибкости, ПВ6 особо гибкий.
• По материалу изоляции: ПВХ пластикат, ПВХ пластикат пониженной пожарной опасности с низким газо- и дымовыделением, полимерные композиции, не содержащие галогенов, кремнийорганическая резина.
• По наличию оболочки: без оболочки и в оболочке из того же материала, что и изоляция.
• По материалу жилы: медная и медная луженая у марок раздела, алюминиевая у АПВ и АППВ.
• По форме: круглые одножильные и многожильные, плоские с параллельно уложенными жилами у ППВ и АППВ.

Марки и расшифровка

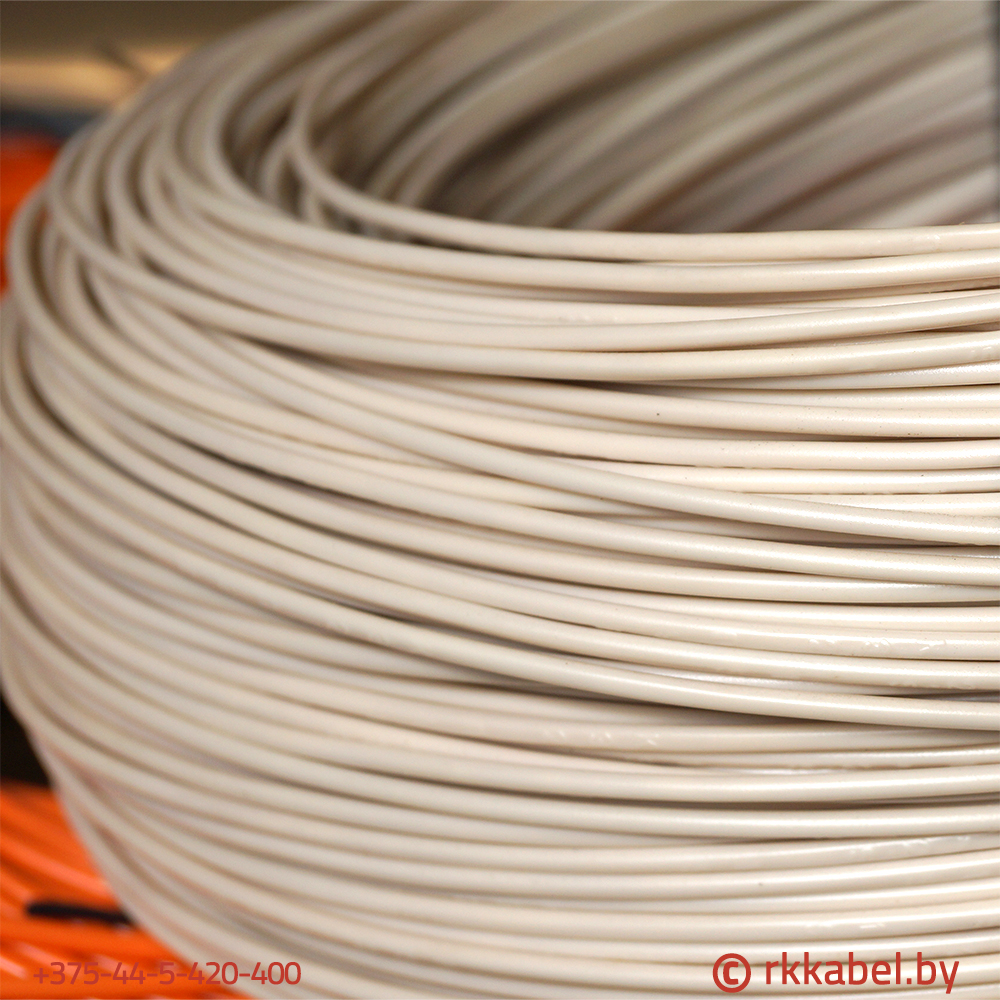

• ПуВ: провод одножильный, с медной жилой, с ПВХ изоляцией, без оболочки.
• ПуВВ: провод с одной, двумя или тремя медными жилами, с изоляцией из ПВХ пластиката, в ПВХ оболочке.
• ПуВнг(А)-LS: провод одножильный, с медной или медной луженой жилой, с изоляцией из ПВХ пластиката пониженной пожарной опасности с низким газо- и дымовыделением, без оболочки.
• ПуВВнг(А)-LS: то же с одной, двумя или тремя жилами и с оболочкой из ПВХ пластиката пониженной пожарной опасности с низким газо- и дымовыделением.
• ПуГВ: провод одножильный, с гибкой медной жилой, с ПВХ изоляцией, без оболочки.
• ПуГВВ: провод с гибкими медными жилами, с изоляцией из ПВХ пластиката, в ПВХ оболочке; число жил 1, а по ТУ BY 500017371.075-2014 также 2 или 3.
• ПуГВнг(А)-LS: провод одножильный, с гибкой медной или медной луженой жилой, с изоляцией пониженной пожарной опасности с низким газо- и дымовыделением, без оболочки.
• ПуГВВнг(А)-LS: то же с оболочкой пониженной пожарной опасности с низким газо- и дымовыделением.
• КуВВ и КуГВВ: кабели с медными или медными лужеными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката; у КуГВВ жилы гибкие.
• КуВВнг(А)-LS и КуГВВнг(А)-LS: то же с изоляцией и оболочкой из ПВХ пластиката пониженной пожарной опасности с низким газо- и дымовыделением.
• ПуПнг(А)-HF и ПуГПнг(А)-HF: провода одножильные с медной жилой, с изоляцией из полимерных композиций, не содержащих галогенов; у ПуГПнг(А)-HF жила гибкая.
• ПуППнг(А)-HF и ПуГППнг(А)-HF: провода с одной, двумя или тремя медными жилами, с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов.
• КуППнг(А)-HF и КуГППнг(А)-HF: кабели с числом жил 2, 3, 4 или 5, с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов.
• ПуР и ПуГР: провода одножильные с медной жилой, с изоляцией из кремнийорганической резины; у ПуГР жила гибкая.
• 60227 IEC 06 и 60227 IEC 08: кабели одножильные с гибкой медной жилой без оболочки; различаются допустимой температурой на жиле, до +70 °С и до +90 °С соответственно. Исполнения 60227 IEC 06 RoHS и 60227 IEC 08 RoHS изготавливаются с использованием материалов с малым содержанием опасных веществ по Директиве 2011/65/EU.
• ПВ1, ПВ2, ПВ3, ПВ4, ПВ6: провода с медной жилой с ПВХ изоляцией; ПВ2 гибкий, ПВ3 повышенной гибкости, ПВ4 высокой гибкости, ПВ6 особо гибкий.
• ПВ1нг(А)-LS, ПВ2нг(А)-LS, ПВ3нг(А)-LS, ПВ4нг(А)-LS, ПВ6нг(А)-LS: провода с медной жилой с ПВХ изоляцией, не распространяющие горение, с низким газо- и дымовыделением; изготавливаются под заказ от 100 км.
• ППВ, АПВ, АППВ: у ППВ и АППВ изоляция наложена на параллельно уложенные жилы с разделительным основанием, у АПВ и АППВ жила алюминиевая. Марки выпускаются российскими заводами по ТУ 16.К189-001-2011 и поставляются под заказ.

Первая буква марки указывает тип изделия: П в значении «провод», К в значении «кабель». Буква Г означает гибкую жилу, буква В указывает на изоляцию или оболочку из ПВХ пластиката, буква Р на изоляцию из кремнийорганической резины, буква А в начале марки на алюминиевую жилу. Индекс нг(А)-LS означает ПВХ пластикат пониженной пожарной опасности с низким газо- и дымовыделением, индекс нг(А)-HF означает полимерную композицию, не содержащую галогенов. Индекс «л» у проводов с резиновой изоляцией означает луженую жилу. Написание группы ПВ через дефис, ПВ-1, ПВ-3, ПВ-4, встречается в каталогах наравне с написанием ПВ1, ПВ3, ПВ4.

Провод ПуВ — современный аналог (замена) провода ПВ1 по ГОСТ 6323, провод ПуГВ — современный аналог (замена) проводов ПВ3 и ПВ4. Провода ПВ1, ПВ2, ПВ3, ПВ4 и ПВ6 выпускаются по ТУ BY 500017371.042-2008 и изготавливаются под заказ от 100 км.

Где применяется

Провода и кабели категории применяются при стационарной прокладке в осветительных и силовых сетях, для монтажа электрооборудования, машин, механизмов и станков и во внутренних электроустановках. Прокладка ведется в стальных трубах, коробах и на лотках. Вид климатического исполнения ПуВ и ПуГВ — УХЛ2 по ГОСТ 15150.

Исполнения нг(А)-HF рассчитаны на диапазон эксплуатации от -50 до +65 °С, при групповой прокладке в зданиях до -40 °С. Провода ПуР и ПуГР применяются в цепях на напряжение до 660 В с частотой до 15 кГц при температуре эксплуатации от -60 до +200 °С. Провода ПВ1нг(А)-LS, ПВ2нг(А)-LS, ПВ3нг(А)-LS, ПВ4нг(А)-LS и ПВ6нг(А)-LS предназначены для стационарной групповой прокладки и изготавливаются для общепромышленного применения и атомных станций.

К установочным проводам относятся также ВПП, ПБВВ и ПБВВГ. ВПП — провод для водопогружных электродвигателей с полиэтиленовой изоляцией в полиэтиленовой оболочке на напряжение 380 и 660 В. ПБВВ и ПБВВГ — провода с параллельно уложенными жилами с ПВХ изоляцией и оболочкой на напряжение до 380 В.

Что учесть при выборе

• Радиус изгиба: радиус изгиба проводов при монтаже должен быть не менее 10 номинальных наружных диаметров для провода марки ПуВ и не менее 5 номинальных наружных диаметров для провода марки ПуГВ.
• Температура нагрева жил: у марок с ПВХ изоляцией и у исполнений нг(А)-HF длительно допустимая температура нагрева жил при эксплуатации не должна превышать 70 °С. Исключения: у 60227 IEC 08 до +90 °С, у ПуР и ПуГР диапазон эксплуатации до +200 °С.
• Температура монтажа: монтаж проводов группы ПВ должен производиться при температуре не ниже -15 °С.
• Распространение горения: провода не распространяют горение при одиночной прокладке, провода с индексом нг(А)-LS также при прокладке в пучках.
• Строительная длина: строительная длина проводов не менее 100 м, допускается поставка длинами не менее 20 м в количестве не более 10 % от партии.

Марки в этой категории

Как выбрать

• Стационарная прокладка без изгибов при монтаже: ПуВ, ПуВнг(А)-LS или ПуПнг(А)-HF с однопроволочной жилой.
• Участки с изгибами при монтаже: гибкие ПуГВ, ПуГВнг(А)-LS, ПуГПнг(А)-HF, ПуГР.
• Прокладка в пучках и требования по дымо- и газовыделению: исполнения нг(А)-LS.
• Требование отсутствия галогенов в продуктах горения: исполнения нг(А)-HF.
• Две и более жил в одном изделии: провода ПуВВ, ПуГВВ, ПуППнг(А)-HF на 1, 2 или 3 жилы и кабели КуВВ, КуГВВ, КуППнг(А)-HF на 2, 3, 4 или 5 жил.
• Температура эксплуатации выше +65 °С: ПуР и ПуГР с изоляцией из кремнийорганической резины.

Жилы, сечения, напряжение

Строительная длина не менее 100 м. Срок службы ПуВ, ПуГВ и ПуГВнг(А)-LS не менее 20 лет, проводов группы ПВ не менее 20 лет. Температура окружающей среды для ПуВВ, ПуГВВ и кабелей группы Ку от -50 до +65 °С.

По каким ТНПА

• ПуВ, ПуВВ, ПуГВ, ПуГВВ: ТУ 16-705.501-2010.
• ПуВнг(А)-LS, ПуВВнг(А)-LS, ПуГВнг(А)-LS, ПуГВВнг(А)-LS: ТУ BY 500017371.075-2014.
• КуВВ, КуГВВ, КуВВнг(А)-LS, КуГВВнг(А)-LS: ТУ 16-705.501-2010, ТУ BY 500017371.075-2014.
• ПуПнг(А)-HF, ПуГПнг(А)-HF, ПуППнг(А)-HF, ПуГППнг(А)-HF, КуППнг(А)-HF, КуГППнг(А)-HF: ТУ BY 500017371.080-2016.
• ПуГР: ТУ BY 500017371.085-2017. ПуР: ТУ BY 500017371.099-2020, ТУ BY 500017371.099-2021.
• 60227 IEC 06, 60227 IEC 08 и исполнения RoHS: СТБ 60227-3-2007 и СТБ IEC 60227-3-2007.
• ПВ1, ПВ2, ПВ3, ПВ4, ПВ6: ТУ BY 500017371.042-2008.
• ППВ, АПВ, АППВ: ТУ 16.К189-001-2011.
• Токопроводящие жилы: ГОСТ 22483, классы с 1 по 6.
• Климатическое исполнение: УХЛ2 по ГОСТ 15150 для ПуВ и ПуГВ.

Частые вопросы

Чем ПуВ отличается от ПуГВ?

Конструкцией жилы. У ПуВ жила медная однопроволочная, у ПуГВ жила гибкая. Отсюда разный радиус изгиба при монтаже: не менее 10 номинальных наружных диаметров для ПуВ и не менее 5 номинальных наружных диаметров для ПуГВ. Назначение, напряжение до 450/750 В и ТУ 16-705.501-2010 у обеих марок совпадают.

Что означают индексы нг(А)-LS и нг(А)-HF?

Индекс нг(А)-LS означает изоляцию, а у марок с оболочкой и оболочку, из ПВХ пластиката пониженной пожарной опасности с низким газо- и дымовыделением. Индекс нг(А)-HF означает полимерную композицию, не содержащую галогенов. Провода с индексом нг(А)-LS не распространяют горение при прокладке в пучках, провода без индекса не распространяют горение при одиночной прокладке.

Чем провода Пу отличаются от кабелей Ку?

Числом жил. У проводов ПуВ, ПуГВ, ПуПнг(А)-HF и ПуГПнг(А)-HF жила одна; у ПуВВ, ПуГВВ, ПуППнг(А)-HF и ПуГППнг(А)-HF число жил 1, 2 или 3. Кабели КуВВ, КуГВВ, КуВВнг(А)-LS, КуГВВнг(А)-LS, КуППнг(А)-HF и КуГППнг(А)-HF выпускаются на 2, 3, 4 или 5 жил и всегда имеют оболочку.

Чем различаются 60227 IEC 06 и 60227 IEC 08?

Материалом изоляции и допустимой температурой на жиле. У 60227 IEC 06 изоляция из ПВХ компаунда типа ПВХ/С, допустимая температура на жиле до +70 °С. У 60227 IEC 08 изоляция из ПВХ компаунда типа ПВХ/Е, допустимая температура на жиле до +90 °С. Обе марки одножильные, с гибкой медной жилой, сечения от 0,50 до 2,5 мм², по ГОСТ IEC 60227-3-2011.

Какие марки категории рассчитаны на температуру выше +70 °С?

ПуР и ПуГР с изоляцией из кремнийорганической тепломорозостойкой резины: диапазон эксплуатации от -60 до +200 °С, напряжение до 660 В, частота до 15 кГц, сечения от 0,5 до 35 мм² по ТУ BY 500017371.085-2017. Из марок с ПВХ изоляцией наибольшую допустимую температуру на жиле, до +90 °С, имеет 60227 IEC 08.
